低功率立體聲音頻編解碼器與耳機放大器 CODEC
ES8388描述
ES8388是一種高性能、低功耗、低成本的音頻編解碼器。它由2-ch ADC, 2-ch DAC，麥克風放大器，耳機放大器，數字音效，模擬混音和增益功能組成。該芯片使用高階multi-bit delta-sigma調制技術在數字和模擬之間轉換數據。multi-bit delta-sigma調制技術使器件對時鐘抖動的靈敏度低，帶外噪聲低。
ES8388特征
ADC
24位，8 kHz至96 kHz采樣頻率
95db動態范圍，95db信噪比，- 85db THD+N
立體聲或單聲道麥克風接口與麥克風放大器
自動電平控制和噪聲門
2對1模擬輸入選擇
各種模擬輸入混合和增益
DAC
24位，8 kHz至96 kHz采樣頻率
96 dB動態范圍，96 dB信噪比，-83 dB THD+N
40mw耳機放大器，無pop噪聲
無電容驅動耳機模式
立體聲增強
低音和高音
各種模擬輸出混合和增益
低功率
1.8V至3.3V運行
7 mW回放；16mw的播放和錄音
系統
I2C或SPI uC接口
256Fs, 384Fs, USB 12 MHz或24 MHz
主或從串口
I2S，左對齊，DSP/PCM模式
應用場景
MID
MP3、 MP4、 PMP
無線音頻
數碼相機、攝像機
全球定位系統
藍牙
便攜式音頻設備

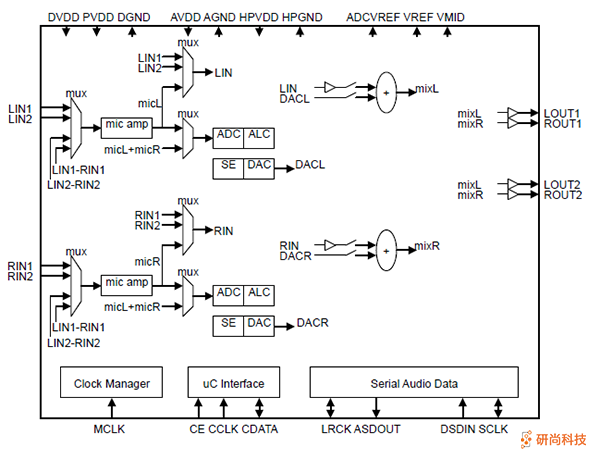

使用圖示

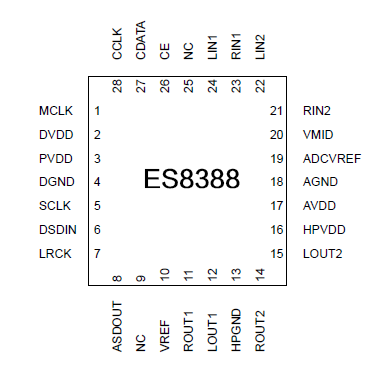

引腳和描述
ES8388的引腳和尺寸與WM8988兼容
| PIN | NAME | I/O | DESCRIPTION |
| 1 | MCLK | I | Master clock |
| 2 | DVDD | Supply | Digital core supply |
| 3 | PVDD | Supply | Digital IO supply |
| 4 | DGND | Supply | Digital ground (return path for both DVDD and PVDD) |
| 5 | SCLK | I/O | Audio data bit clock |
| 6 | DSDIN | I | DAC audio data |
| 7 | LRCK | I/O | Audio data left and right clock |
| 8 | ASDOUT | O | ADC audio data |
| 9 | NC | No connect | |
| 10 | VREF | O | Decoupling capacitor |
| 11 | ROUT1 | O | Right output 1 (line or speaker/headphone) |
| 12 | LOUT1 | O | Left output 1 (line or speaker/headphone) |
| 13 | HPGND | Supply | Ground for analog output drivers (LOUT1/2, ROUT1/2) |
| 14 | ROUT2 | O | Right output 2 (line or speaker/headphone) |
| 15 | LOUT2 | O | Left output 2 (line or speaker/headphone) |
| 16 | HPVDD | Supply | Supply for analog output drivers (LOUT1/2, ROUT1/2) |
| 17 | AVDD | Supply | Analog supply |
| 18 | AGND | Supply | Analog ground |
| 19 | ADCVREF | O | Decoupling capacitor |
| 20 | VMID | O | Decoupling capacitor |
| 21 | RIN2 | AI | Right channel input 2 |
| 22 | LIN2 | I | Left channel input 2 |
| 23 | RIN1 | I | Right channel input 1 |
| 24 | LIN1 | I | Left channel input 1 |
| 25 | NC | No connect | |
| 26 | CE | I | Control select or device address selection |
| 27 | CDATA | I/O | Control data input or output |
| 28 | CCLK | I | Control clock input |
