順芯CODEC：ES8374

順芯CODEC：ES8374(圖1)

低功耗單聲道編解碼器 CODEC


ES8374特征

系統

  • 高性能和低功耗multi bit delta-sigma音頻ADC和DAC

  • I2S/PCM主或從模式數據接口

  • 兩對模擬輸入，差分輸入選項

  • mono模擬輸出

  • 256/384Fs, USB 12/24 MHz，PLL鎖相環時鐘

  • 標準音頻時鐘輸出

  • 復雜的模擬輸入和輸出路由，混合和增益

  • GPIO

  • I2C接口


ADC

  • 24位，8至96khz采樣頻率

  • 95db信噪比，- 85db THD+N

  • 低噪聲前置放大器

  • 降噪濾波器

  • 自動電平控制(ALC)和噪聲門

  • 支持模擬和數字麥克風

  • Mic bias供電


DAC

  • 24位，8至96khz采樣頻率

  • 95db信噪比，- 85db THD+N

  • 1.25W@8W/5V或1.8W@4W/4.2V mono D類揚聲器

  • 動態范圍壓縮

  • 頭戴式耳機和外部mic檢測

  • 彈出和點擊噪音抑制


低功率

  • 3.3V至5V運行

  • 32毫瓦回放;

  • 42毫瓦播放和錄音

  • 低待機電流


應用場景

  • 汽車DV

  • IP攝像頭

  • DVR，NVR

  • 安防

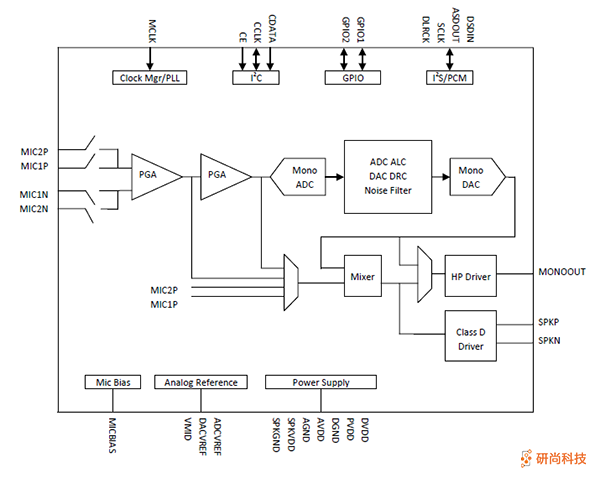

使用圖示

順芯CODEC：ES8374(圖2)

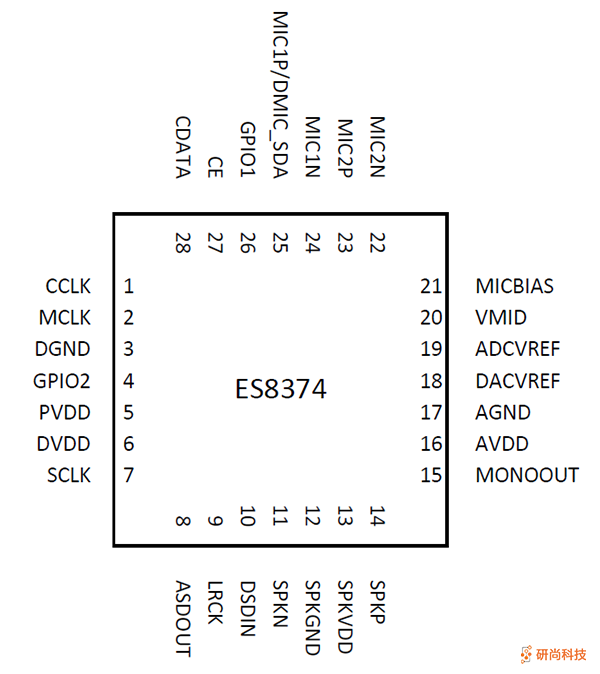

引腳和描述

順芯CODEC：ES8374(圖3)

PINNAMEI/ODESCRIPTION
1CCLKDII2C clock
2MCLKDIMaster clock
3DGND
Digital ground
4GPIO2DIOGPIO (PLL out, interrupt)
5PVDD
Digital IO power supply
6DVDD
Digital core power supply
7SCLKDIOI2S/PCM bit clock
8ASDOUTDOI2S/PCM serial data out
9LRCKDIOI2S/PCM left and right clock
10DSDINDII2S/PCM serial data in
11SPKNAONegative speaker out
12SPKGND
Speaker driver ground
13SPKVDD
Speaker driver power supply
14SPKPAOPositive speaker out
15MONOOUTAOMono output
16AVDD
Analog power supply
17AGND
Analog ground
18DACVREF

19ADCVREF

20VMID
Common mode filtering
21MICBIAS
Mic bias
22MIC2NAIN analog input
23MIC2PAIP analog input
24MIC1NAIN analog input
25MIC1P/DMIC_SDAAIP analog input or digital mic data
26GPIO1DIOGPIO (digital mic clock, jack detect, PLL out, interrupt)
27CEDII2C address
28CDATADIOI2C data
