低功耗單聲道編解碼器 CODEC
ES8388S特征
系統
I2S/PCM主或從模式數據接口
兩對模擬輸入，差分輸入選項
256/384Fs和USB 12/24 MHz系統時鐘
復雜的模擬輸入和輸出路由，混合和增益
I2C接口
ADC
24位，8至96khz采樣頻率
92 dB信噪比，-85 dB THD+N
自動電平控制(ALC)和噪聲門
DAC
24位，8至96khz采樣頻率
93 dB信噪比，-85 dB THD+N
無電容驅動耳機模式
低音或高音
立體聲增強
Pop和click noise抑制
低功率
1.8V至3.3V運行
7 mW回放；16mw的播放和錄音
應用場景
安防
便攜式音頻

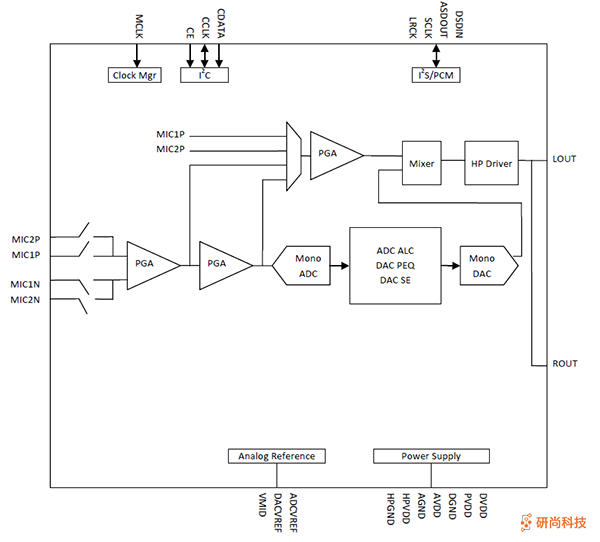

使用圖示

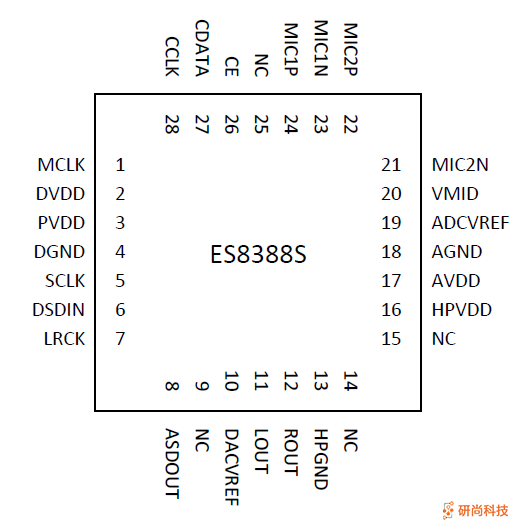

引腳和描述
| PIN | NAME | I/O | DESCRIPTION |
| 1 | MCLK | I | Master clock |
| 2 | DVDD | Supply | Digital core supply |
| 3 | PVDD | Supply | Digital IO supply |
| 4 | DGND | Supply | Digital ground |
| 5 | SCLK | I/O | Audio data bit clock |
| 6 | DSDIN | I | DAC audio data |
| 7 | LRCK | I/O | Audio data left and right clock |
| 8 | ASDOUT | O | ADC audio data |
| 9 | NC | No connect | |
| 10 | DACVREF | O | Decoupling capacitor |
| 11 | LOUT | O | Left analog output |
| 12 | ROUT | O | Right analog output (same as left) |
| 13 | HPGND | Supply | Ground for headphone output drivers |
| 14 | NC | No connect | |
| 15 | NC | No connect | |
| 16 | HPVDD | Supply | Supply for headphone output drivers |
| 17 | AVDD | Supply | Analog supply |
| 18 | AGND | Supply | Analog ground |
| 19 | ADCVREF | O | Decoupling capacitor |
| 20 | VMID | O | Decoupling capacitor |
| 21 | MIC2N | I | Mic input |
| 22 | MIC2P | I | Mic input |
| 23 | MIC1N | I | Mic input |
| 24 | MIC1P | I | Mic input |
| 25 | NC | No connect | |
| 26 | CE | I | I2C device address selection |
| 27 | CDATA | I/O | I2C data input or output |
| 28 | CCLK | I | I2C clock input |
