低功耗音頻編解碼器 CODEC
ES8316特征
系統
I2S/PCM主或從模式數據接口
二選一差分選擇輸入選項
256/384Fs和USB 12/24 MHz系統時鐘
復雜的模擬輸入和輸出路由，混合和增益
I2C接口
ADC
24位，8至96khz采樣頻率
92 dB信噪比，-85 dB THD+N
低噪聲前置放大器
自動電平控制(ALC)和噪聲門
Mic bias供電
支持?jǐn)?shù)字麥克風
DAC
24位，8至96khz采樣頻率
93 dB信噪比，-85 dB THD+N
位于地面中央的耳機驅動程序
3波段PEQ
立體聲增強
耳機和外部麥克風檢測
彈出和點擊噪音抑制
低功率
1.8V至3.3V運行
7 mW回放;16mw的播放和記錄
應用場景
MID/平板電腦
無線音頻
便攜式音頻

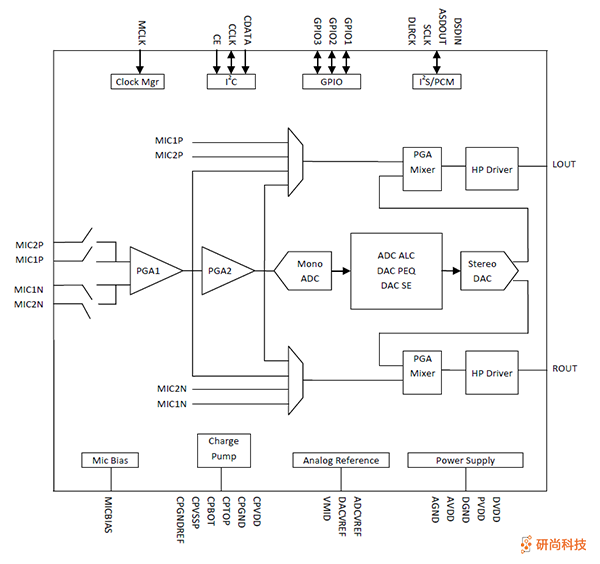

使用圖示

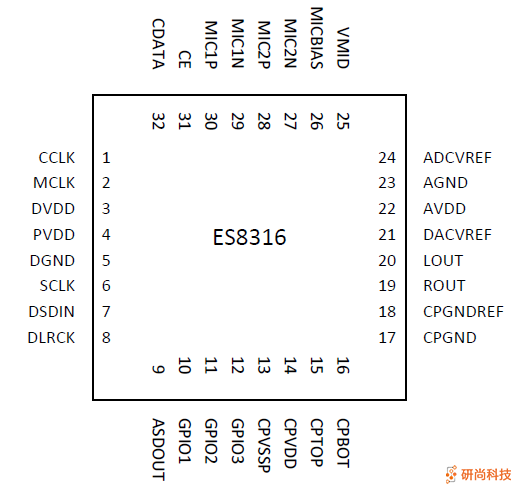

引腳和描述
| PIN | PIN Name | I/O | DESCRIPTION |
| 1 | CCLK | I | I2C clock input |
| 2 | MCLK | I | Master clock |
| 3 | DVDD | Supply | Digital core supply |
| 4 | PVDD | Supply | Digital IO supply |
| 5 | DGND | Supply | Digital ground |
| 6 | SCLK | I/O | Audio data bit clock |
| 7 | DSDIN | I | DAC audio data |
| 8 | DLRCK | I/O | DAC audio data left and right clock |
| 9 | ASDOUT | O | ADC audio data |
| 10 | GPIO1 | I/O | General purpose IO |
| 11 | GPIO2 | I/O | General purpose IO |
| 12 | GPIO3 | I/O | General purpose IO |
| 13 | CPVSSP | Charge pump filtering | |
| 14 | CPVDD | Charge pump power supply | |
| 15 | CPTOP | Charge pump capacitor top | |
| 16 | CPBOT | Charge pump capacitor bottom | |
| 17 | CPGND | Charge pump ground | |
| 18 | CPGNDREF | Charge pump reference ground | |
| 19 | ROUT | O | Right analog output |
| 20 | LOUT | O | Left analog output |
| 21 | DACVREF | O | Decoupling capacitor |
| 22 | AVDD | Supply | Analog supply |
| 23 | AGND | Supply | Analog ground |
| 24 | ADCVREF | O | Decoupling capacitor |
| 25 | VMID | O | Decoupling capacitor |
| 26 | MICBIAS | O | Mic bias |
| 27 | MIC2N | I | N analog input |
| 28 | MIC2P | I | P analog input |
| 29 | MIC1N | I | N analog input |
| 30 | MIC1P | I | P analog input |
| 31 | CE | I | I2C device address selection |
| 32 | CDATA | I/O | I2C data input or output |
