低功耗單聲道編解碼器CODEC
ES8312特征
系統
I2S/PCM主或從模式數據接口
256/384Fs，USB 12/24 MHz和其他非標準音頻系統時鐘
支持FM功能
I2C接口
ADC
24位，8至96khz采樣頻率
100db信噪比，-93 dB THD+N
兩對模擬輸入，差分輸入選項
低噪聲前置放大器
降噪濾波器
自動電平控制(ALC)和噪聲門
支持模擬和數字麥克風
DAC
24位，8至96khz采樣頻率
110分貝信噪比，-80分貝THD+N
兩對模擬輸出耳機驅動器和差分輸出選項
動態范圍壓縮
Pop和click noise抑制
低功耗
1.8V至3.3V運行
14毫瓦播放及錄音
低待機電流
應用場景
汽車
手機
玩具
對講機
Dash cam
IP攝像頭
DVR、NVR
安防

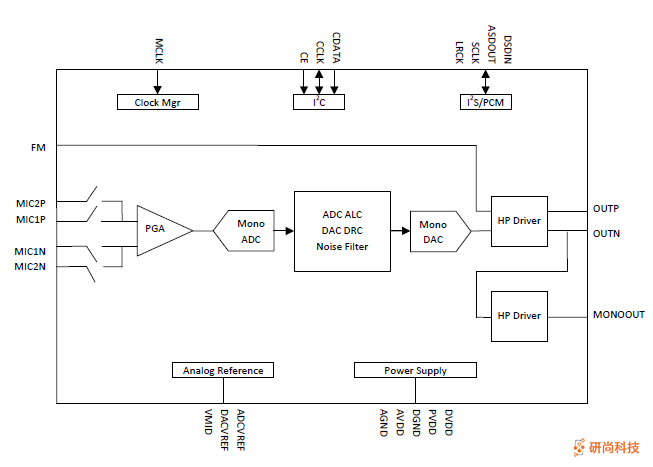

使用圖示

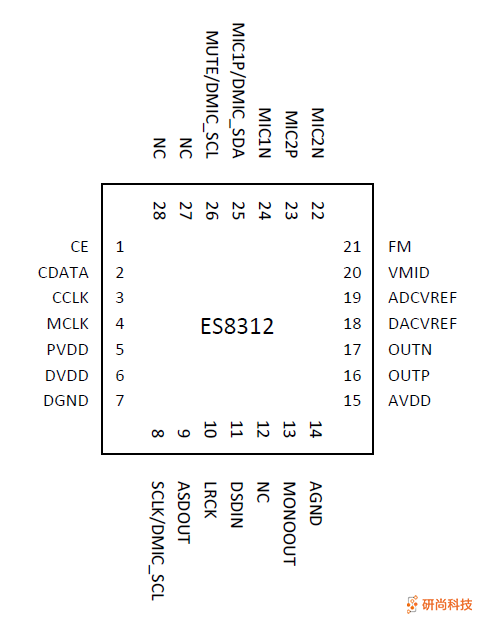

引腳和描述
| PIN Name | PIN Number | I/O | Description |
| CCLK, CDATA, CE | 3, 2, 1 | I, I/O, I | I2C clock, data, address |
| MCLK | 4 | I | Master clock |
| SCLK/DMIC_SCL | 8 | I/O | Serial data bit clock/DMIC bit clock |
| LRCK | 10 | I/O | Serial data left and right channel frame clock |
| ASDOUT | 9 | O | ADC serial data output |
| MUTE/DMIC_SCL | 26 | O | Mute/DMIC bit clock |
| DSDIN | 11 | I | DAC serial data input |
MIC1P/DMIC_SDA MIC1N MIC2P, MIC2N | 25 24 23, 22 | I | Mic input |
| FM | 21 | I | FM input |
| OUTP, OUTN | 16, 17 | O | Differential analog output |
| MONOOUT | 13 | O | Analog output |
| PVDD | 5 | Analog | Power supply for the digital input and output |
| DVDD, DGND | 6, 7 | Analog | Digital power supply |
| AVDD, AGND | 15, 14 | Analog | Analog power supply |
| VMID | 20 | Analog | Filtering capacitor connection |
| ADCVREF, DACVREF | 19, 18 | Analog | Filtering capacitor connection |
