高性能PDM立體聲音頻 ADC
ES7202特征
高性能先進的delta-sigma音頻ADC
動態范圍:95 dB @ 0 dB PGA, 91 dB @ 23 dB PGA, 86 dB @ 32 dB PGA
-88 dB THD+N
低噪音PGA
8至96khz采樣頻率
低功耗
應用場景
麥克風陣列
Soundbar
音頻接口
數字電視
A/V接收器
DVR
NVR

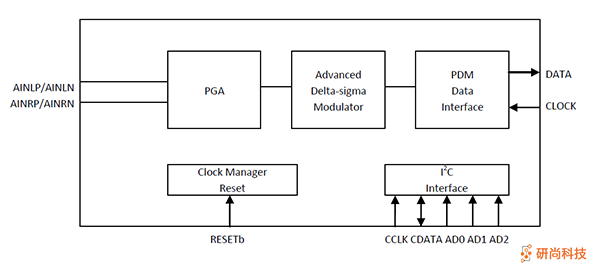

使用圖示

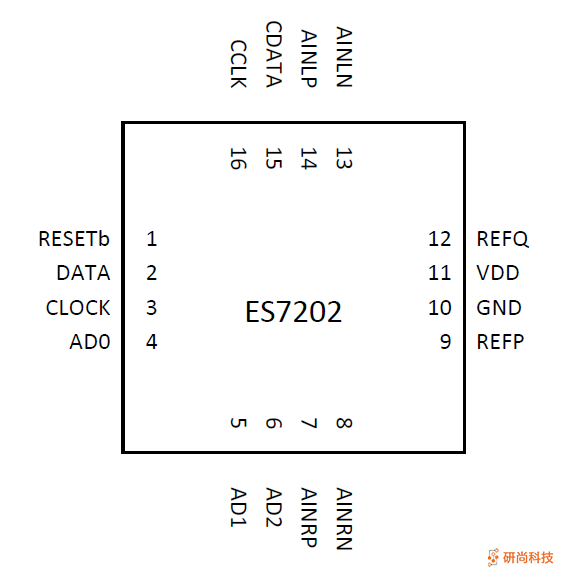

引腳和描述
| PIN NAME | PIN NUMBER | I/O | DESCRIPTION |
| CCLK, CDATA | 16, 15 | I, I/O | I2C clock and data |
| AD0, AD1, AD2 | 4, 5, 6 | I | I2C addresses |
| CLOCK, DATA | 3, 2 | PDM clock and data | |
| RESETb | 1 | I | Active low reset |
AINLP, AINLN AINRP, AINRN | 14, 13 7, 8 | I I | Analog left inputs Analog right inputs |
| VDD, GND | 11, 10 | I | Power supply |
| REFP | 9 | O | Filtering capacitor connection |
| REFQ | 12 | O | Filtering capacitor connection |
