高性能PDM立體聲音頻 ADC
ES7201特征
高性能高級delta-sigma音頻ADC
在26 dB PGA時，動態范圍為90 dB
-85 dB THD+N
低噪音PGA
8至96khz采樣頻率
低功耗
應用場景
麥克風陣列
Soundbar
音頻接口
數字電視
A/V接收器
DVR
NVR

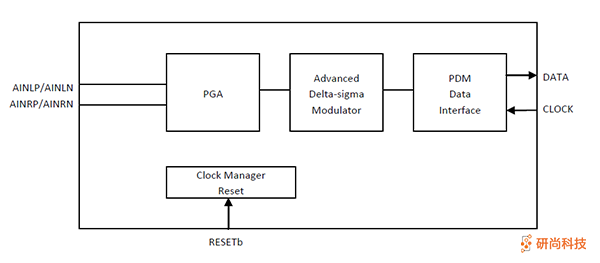

使用圖示
引腳和描述
| PIN NAME | PIN NUMBER | I/O | DESCRIPTION |
| DATA, CLOCK | 2, 3 | O, I | PDM clock and data |
| RESETb | 1 | I | Active low reset |
| VOLT | 4 | I | High: VDD = 3.3V Low: VDD = 1.8V |
AINLP, AINLN AINRP, AINRN | 11,10 5, 6 | I I | Analog left inputs Analog right inputs |
| VDD, GND | 9, 8 | I | Power supply |
| REFP | 7 | O | Filtering capacitor connection |
| REFQ | 12 | O | Filtering capacitor connection |
