在小Biu中，使用了研尚科技提供的微源半導體LPS5Z7A1和順芯ES7243等芯片產品。

小Biu是蘇寧旗下一款性價比高，可玩性很強的智能硬件品牌。此前我愛音頻網拆解過蘇寧小Biu智能鬧鐘，以及首發樓氏智能麥克風的蘇寧小Biu智能藍牙耳機。最近，蘇寧小Biu推出了新一代的緊湊型智能音箱產品小Biu極智，它的三圍僅為90*90*60mm，且僅重250g，在智能音箱的產品中也有著較高的消費熱度。為了進一步了解這款小Biu極智音箱，我愛音頻網對音箱進行了拆解，讓我們一起來看看。

一、蘇寧小Biu極智的開箱

蘇寧小Biu極智包裝盒的正面，音響圖片的上方寫有大字體的蘇寧小Biu極智，和小字體的更聰明的人工智能音箱，右下方標注產品的機身顏色：高級灰。

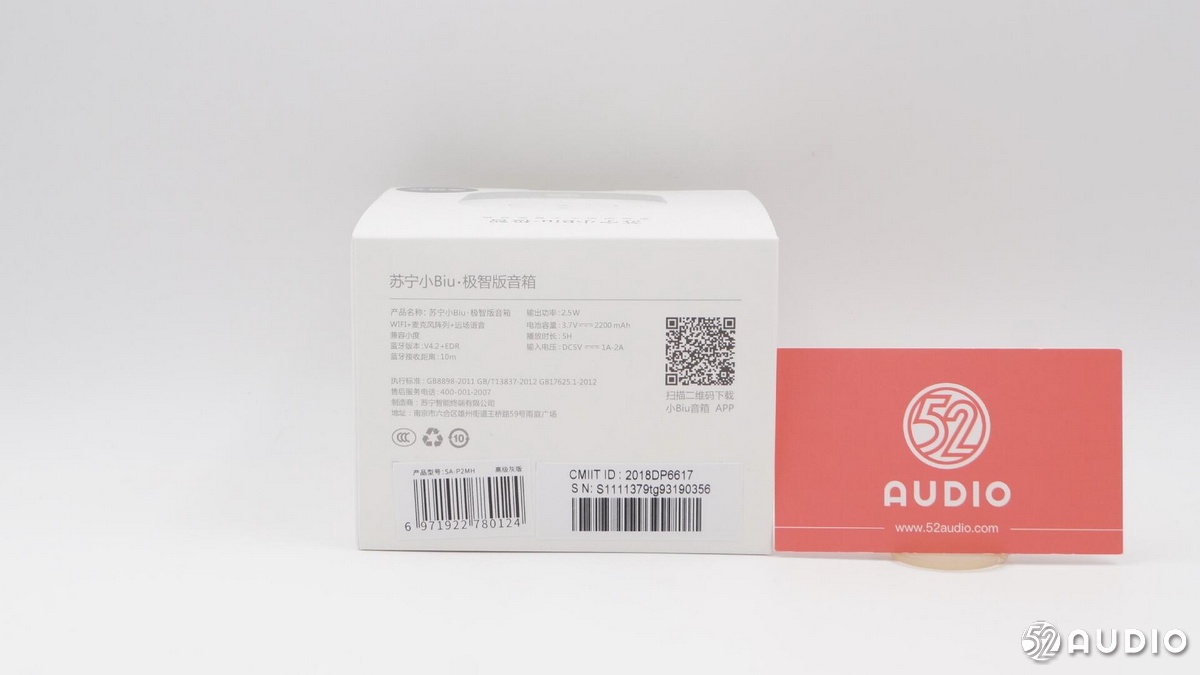

包裝盒的背面寫有音箱的規格參數：藍牙版本 V4.2+EDR；藍牙接收距離 10m；輸出功率 2.5W；電池容量 3.7V 2200mAh；輸入電壓 DC5V—1A~2A。

包裝上的biu！logo，下方還注明有兼有小度的文字。

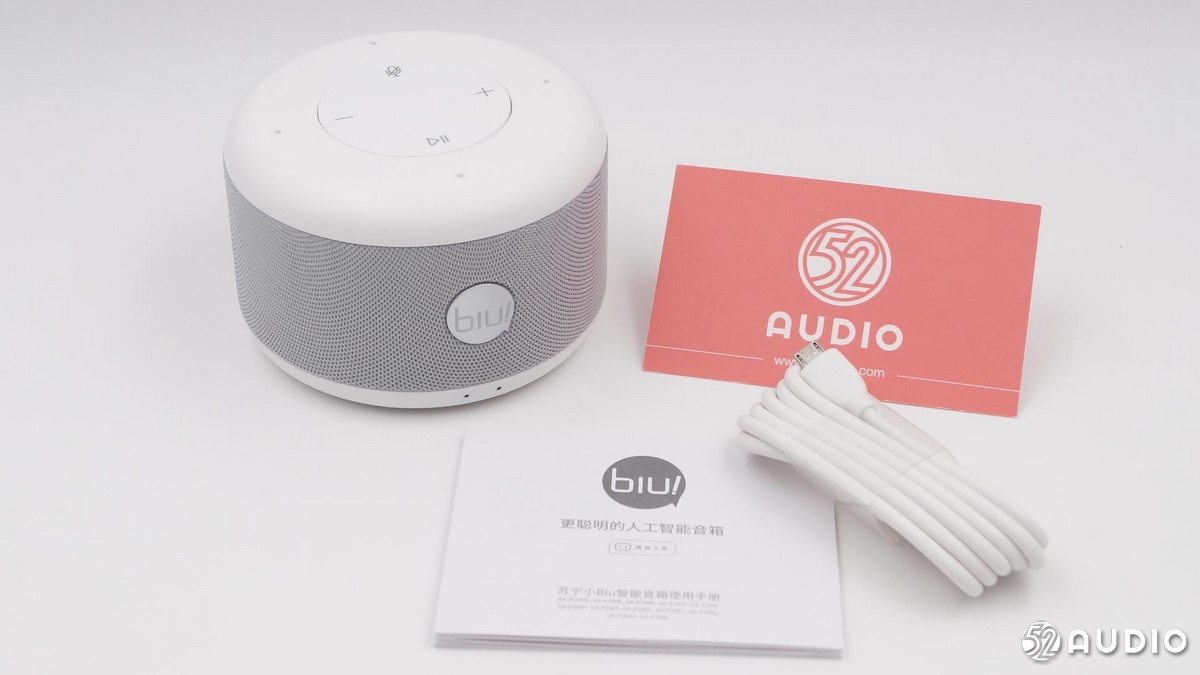

包裝內含有，小Biu智能音箱一個(高級灰)，白色USB-A to Micro-USB充電線一條及說明書一本。

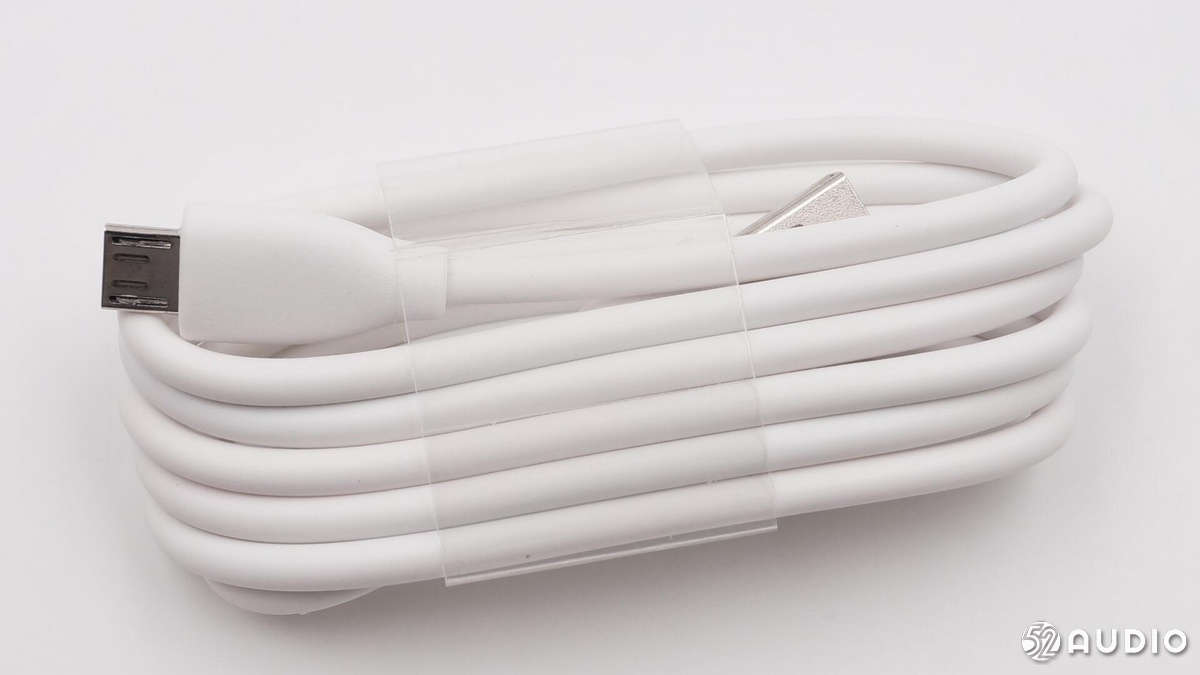

可以看到這條充電線，線材直徑較粗，可以帶來較強的抗磨損能力。

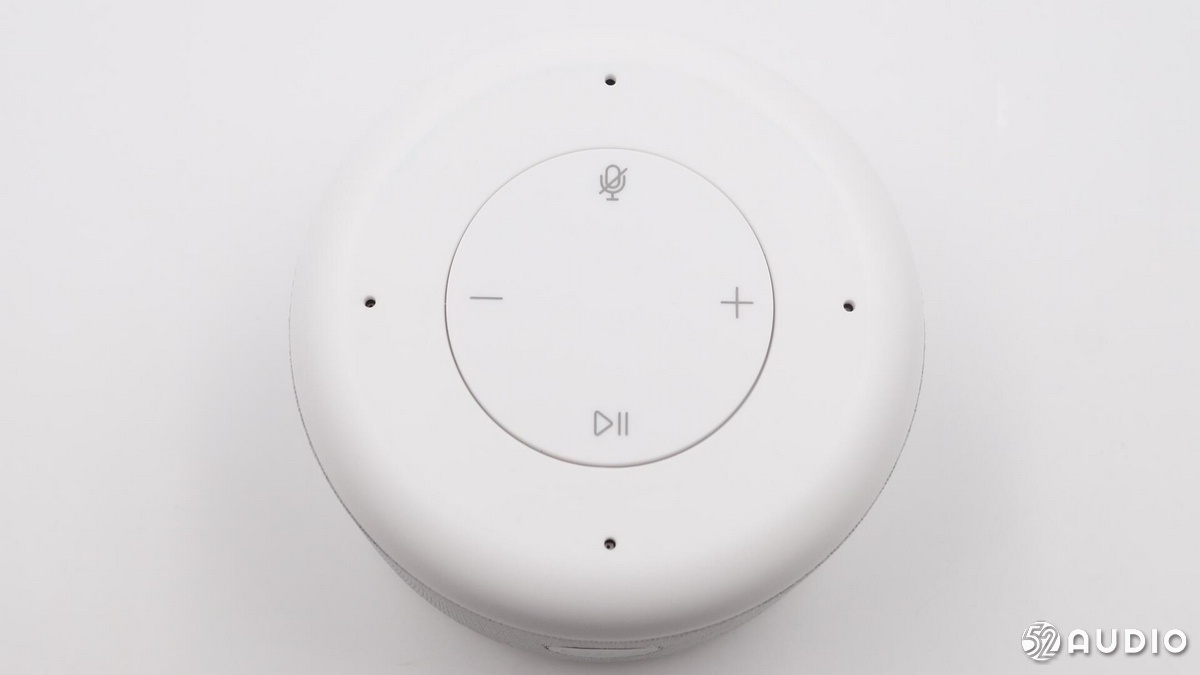

小Biu音箱頂部包含四顆觸控按鍵，分別是：減鍵(短按音量減小，長按上一曲)、加鍵(短按音量增大，長按下一曲)、播放暫停鍵(短按恢復暫停播放)、靜音鍵(手動打開關閉麥克風)，并且中間隱藏有呼吸燈。在頂部四顆按鍵外側，分布有四個圓形小孔，這是小Biu極智音箱全新設計的4Mic陣列。通過軟硬件的結合，使得在5米的范圍內能夠?qū)崿F(xiàn)精準的語音識別能力。

底部有兩顆大按鍵：電源鍵(長按開關機)，WiFi鍵(短按模式切換，WiFi模式下長按進行配網，藍牙模式下長按藍牙斷開)；同時按下電源鍵和WiFi鍵3秒，即可恢復出廠設置。一顆RESET按鍵，當出現死機或是音箱無響應的時候，我們可以短按一次RESET來實現強制斷電的功能。

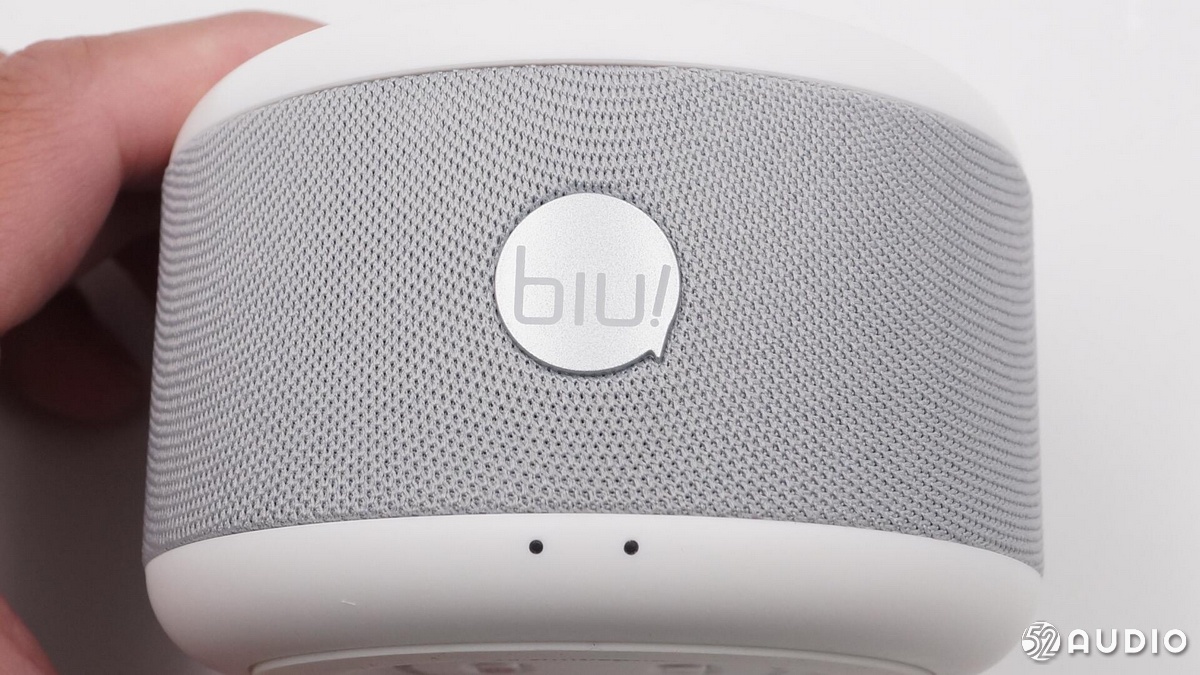

圓柱形箱身柱面為網狀紋路的無損音頻織物構成，提升音質的同時也能起到很好的裝飾作用。絲網中部嵌以銀色的biu！金屬logo。下方有兩顆工作狀態指示燈。

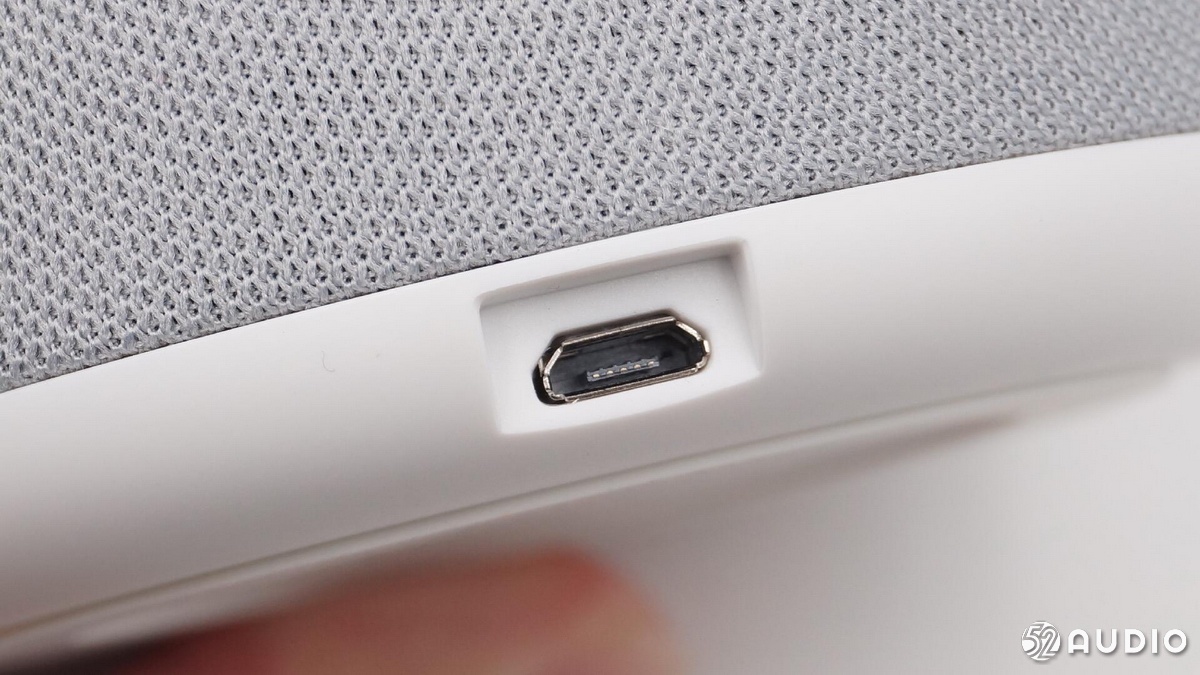

箱身底部的充電接口為Micro-USB充電口。

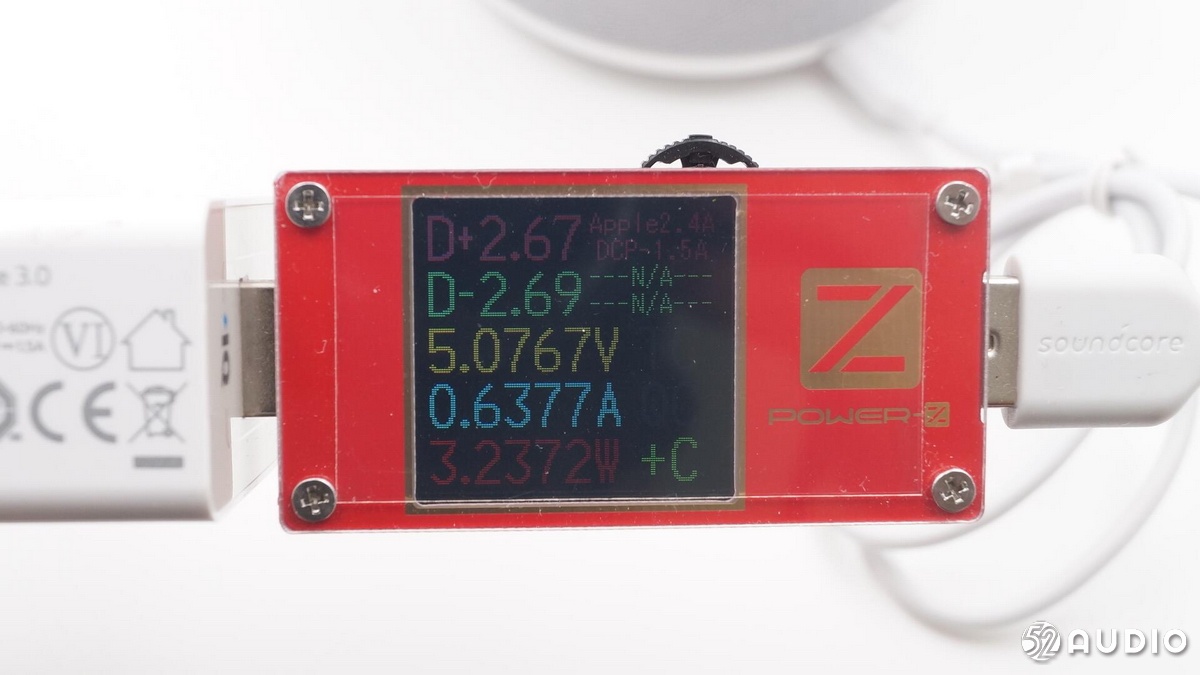

我愛音頻網采用ChargerLAB POWER-Z KT001進行充電測試。

二、蘇寧小Biu極智的拆解

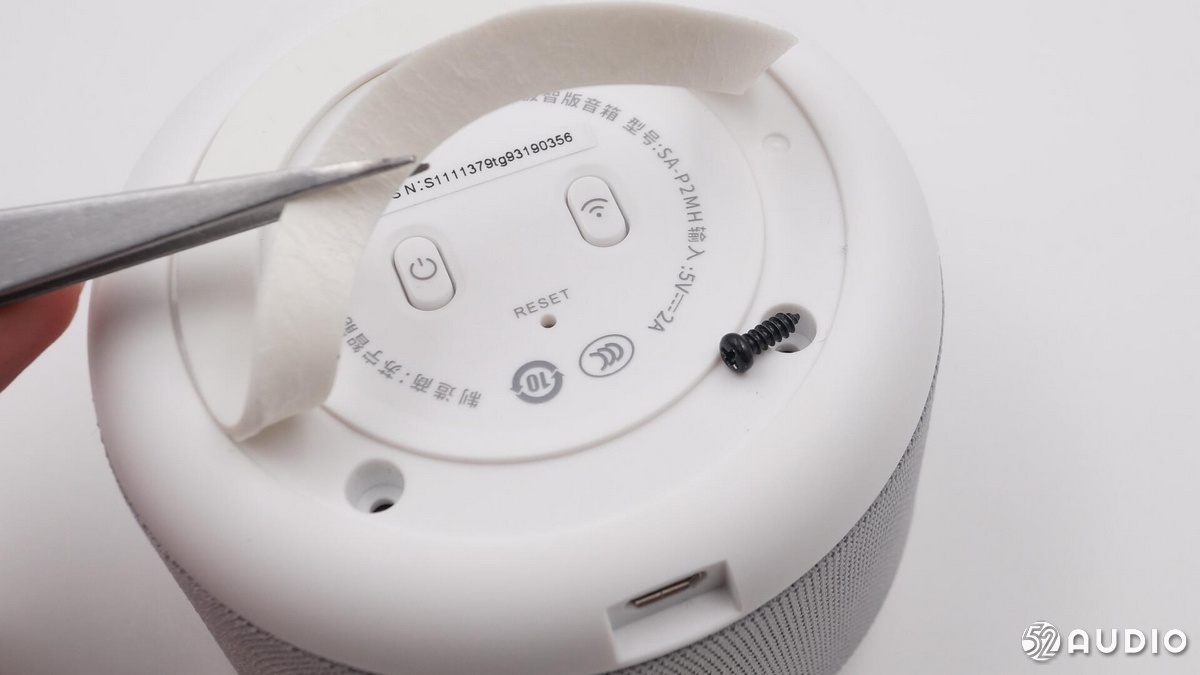

我們用鑷子揭開白色防滑塑膠環，可見底部隱藏的固定螺絲。

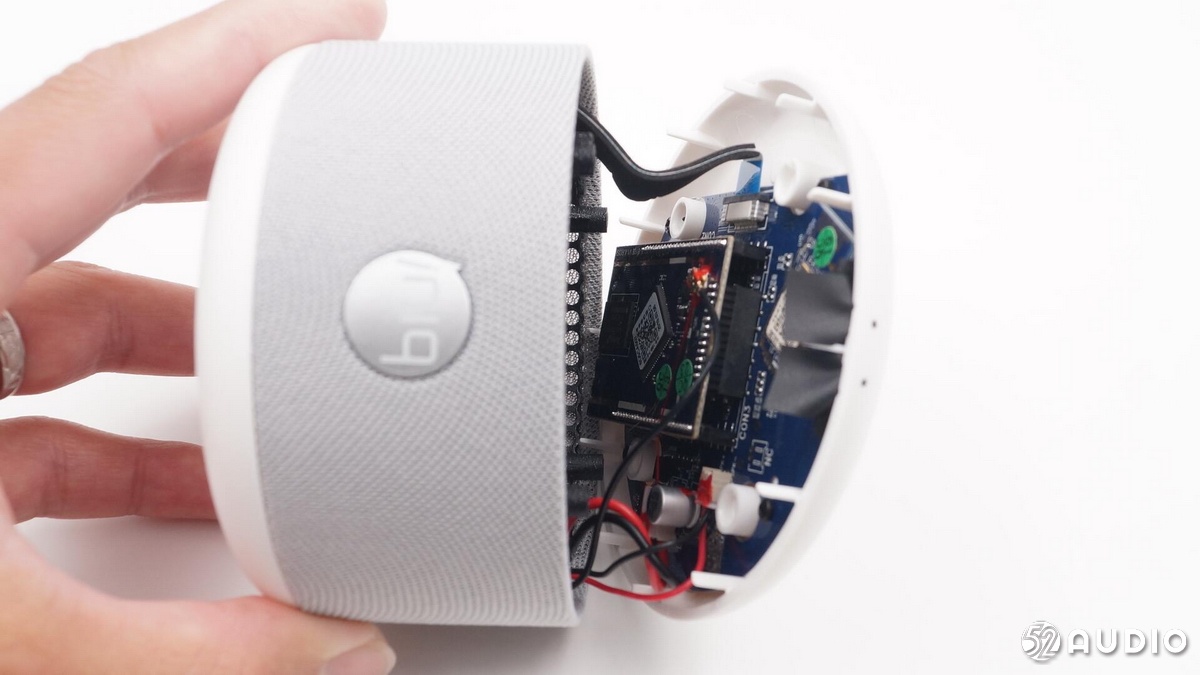

取下固定的螺絲，我們把底部分離。

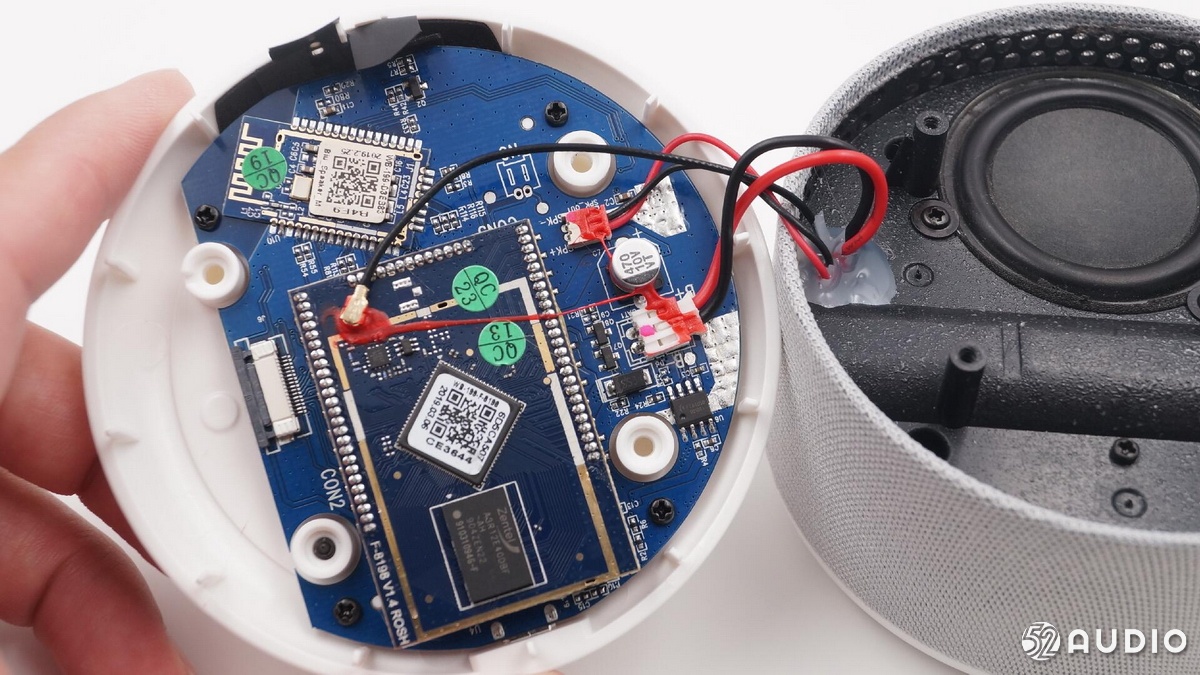

音箱主板一覽。導線與主板通過插座連接。

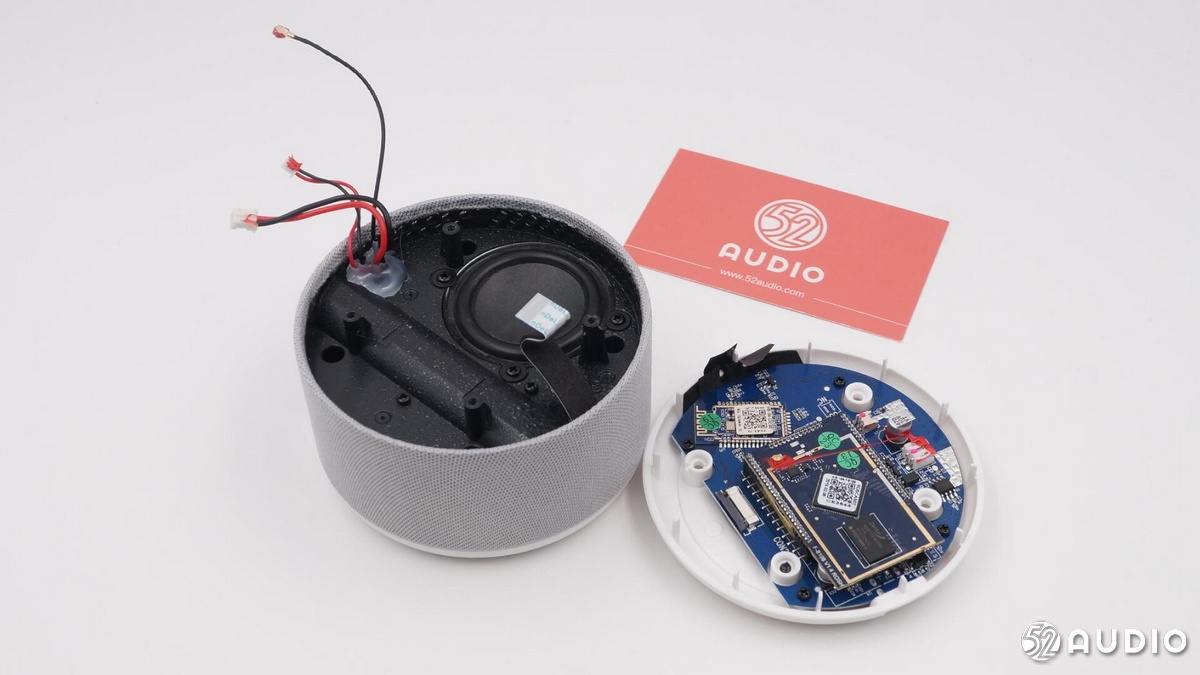

功放單元和音箱的主板。

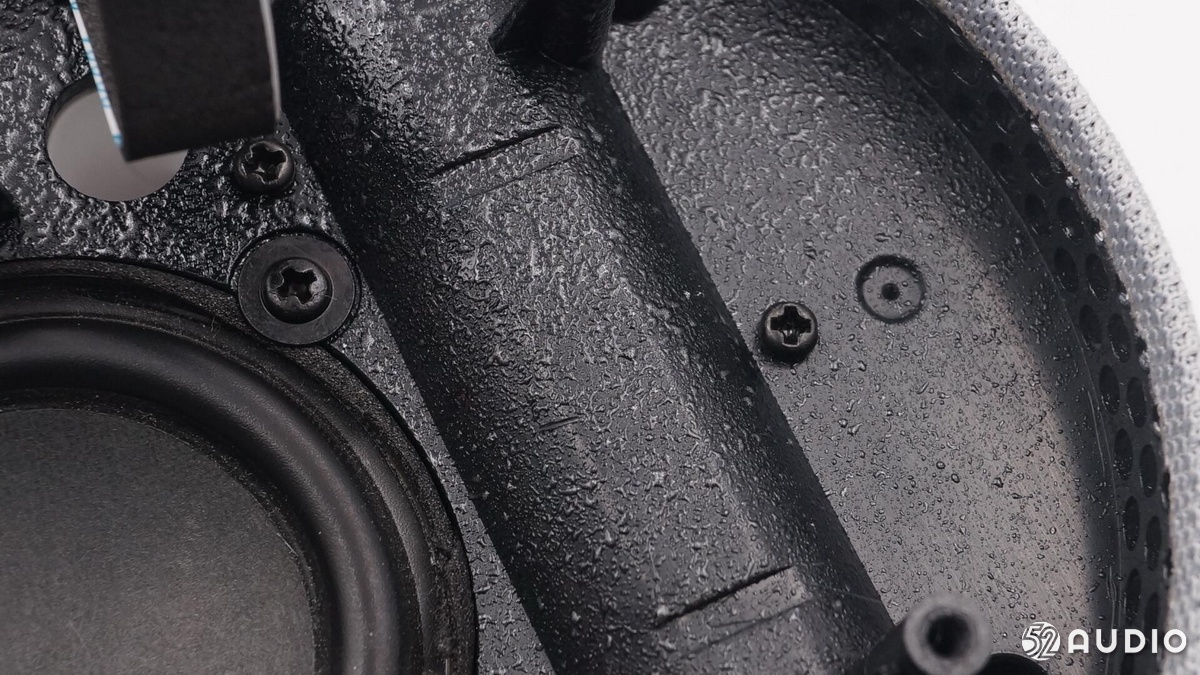

單元音腔部 采用黑色塑料材質，表面做了噴涂工藝處理。

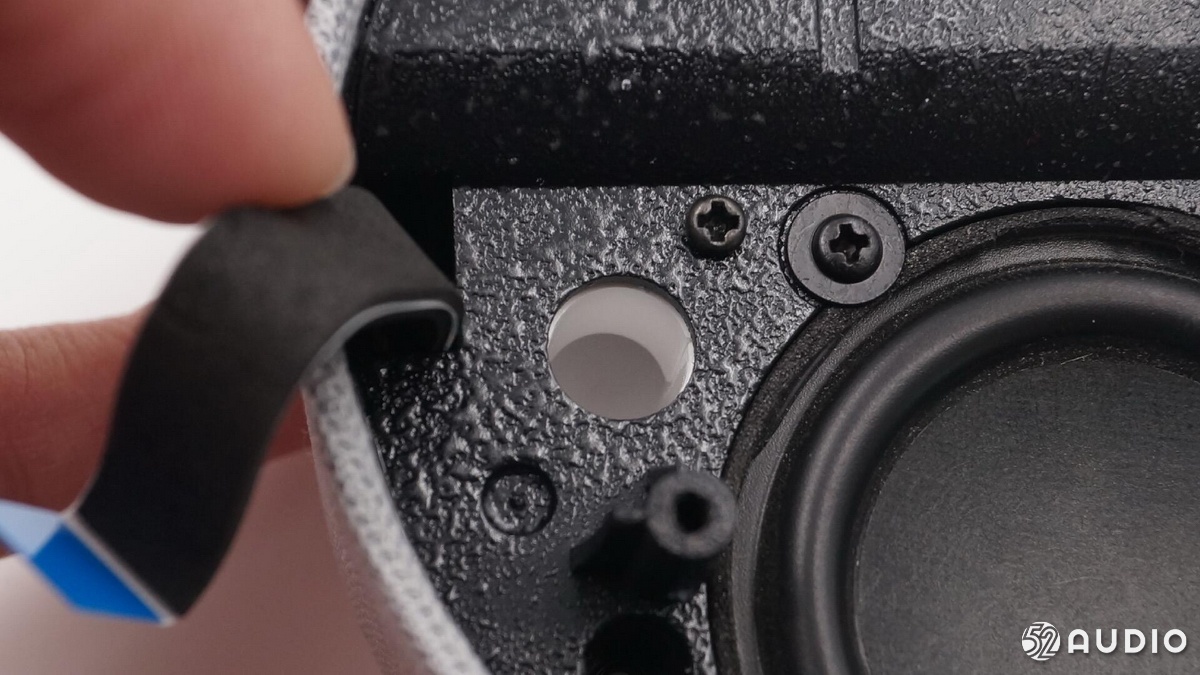

功放單元旁邊倒相孔開口。

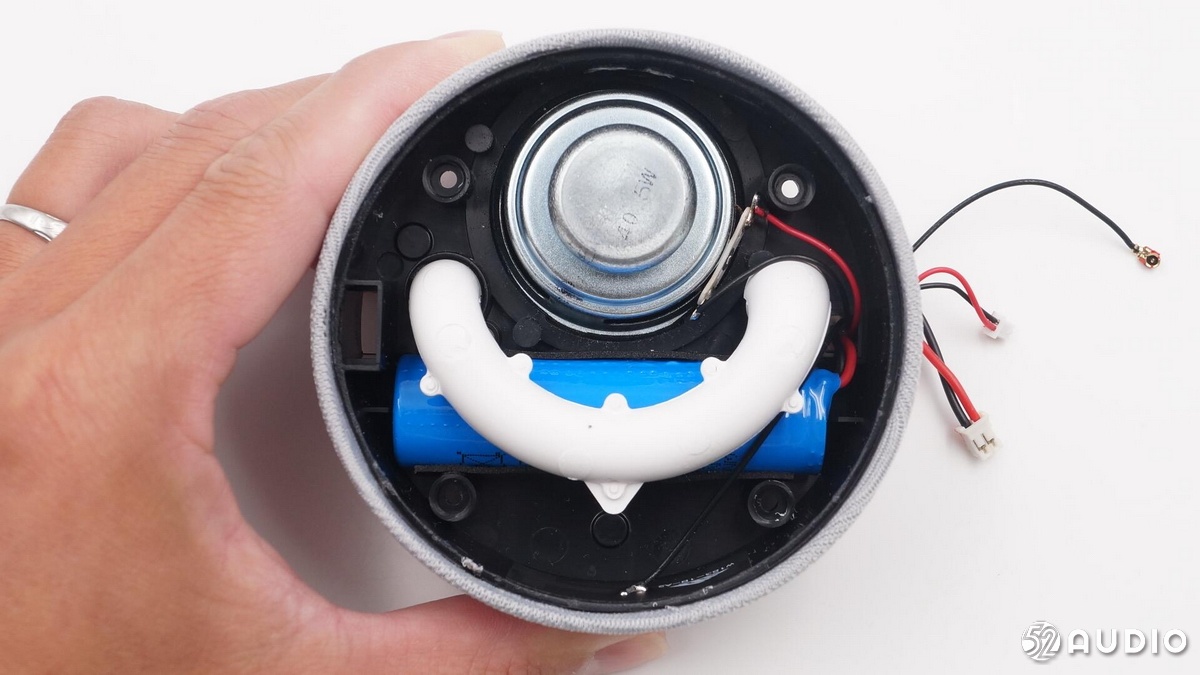

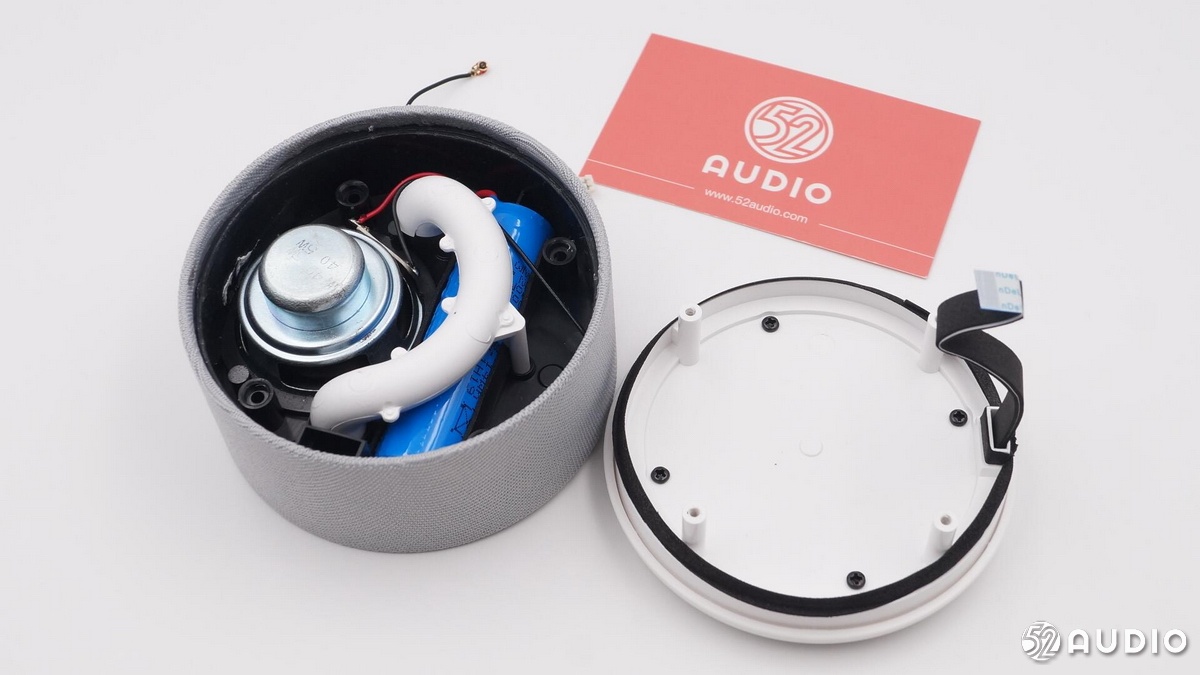

我們接著打開音箱的頂蓋。

功放單元頂部特寫。

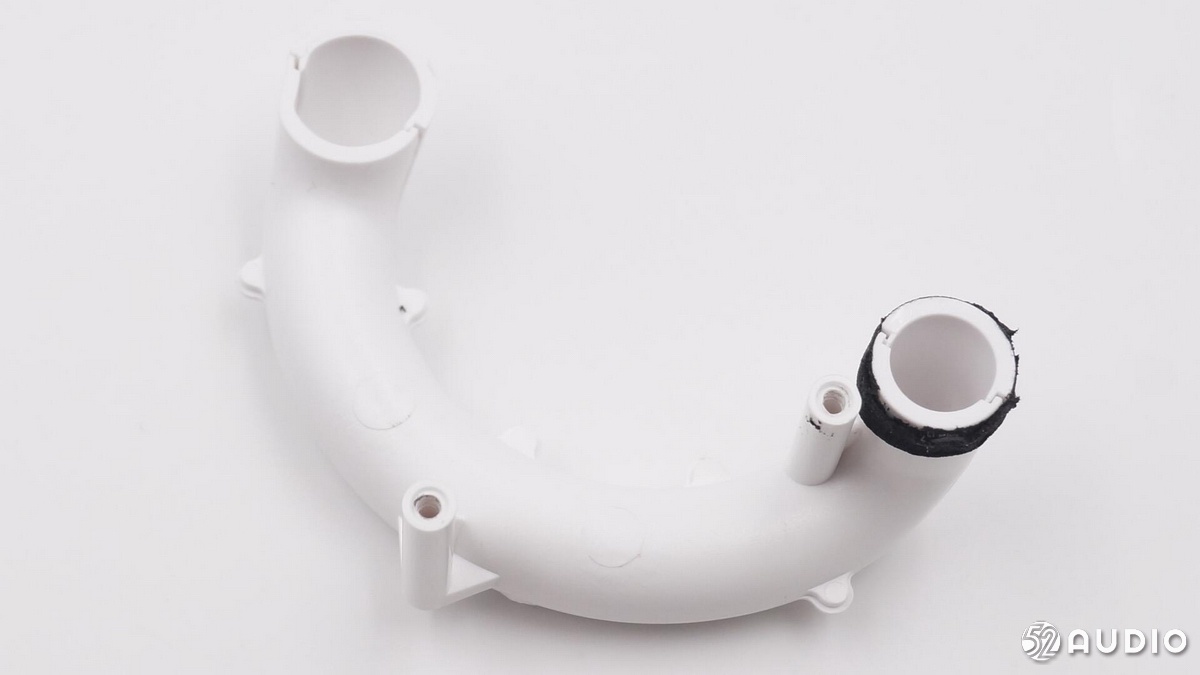

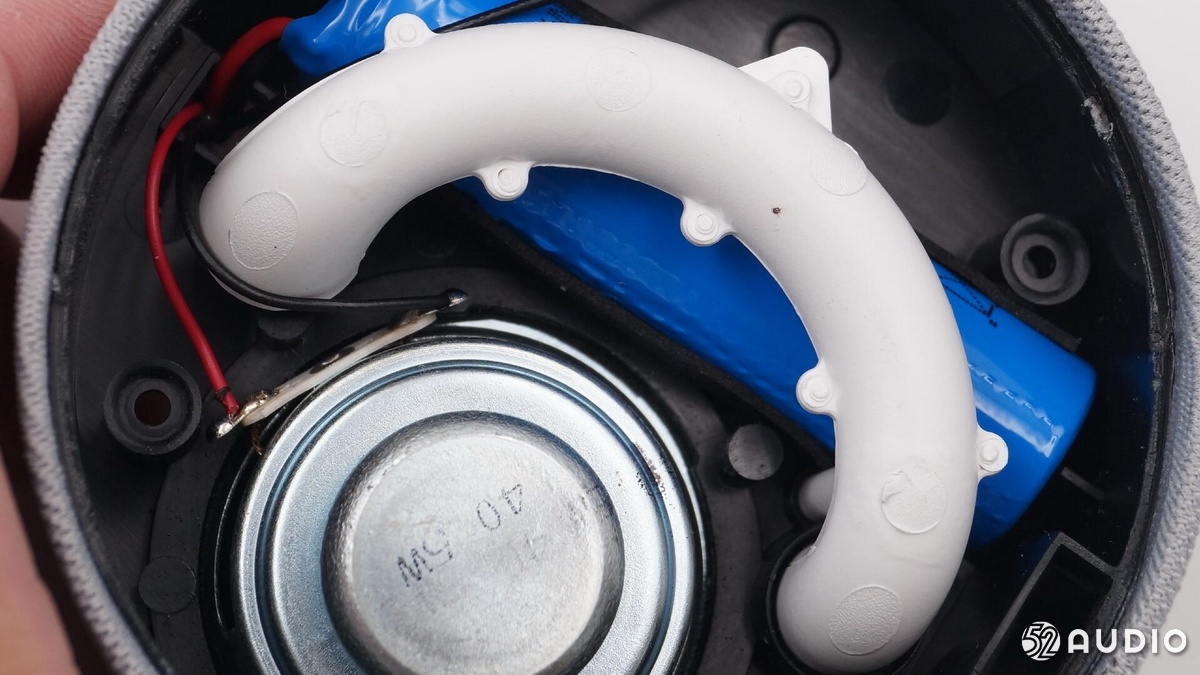

這是倒向孔導管，增加音箱低頻效果。

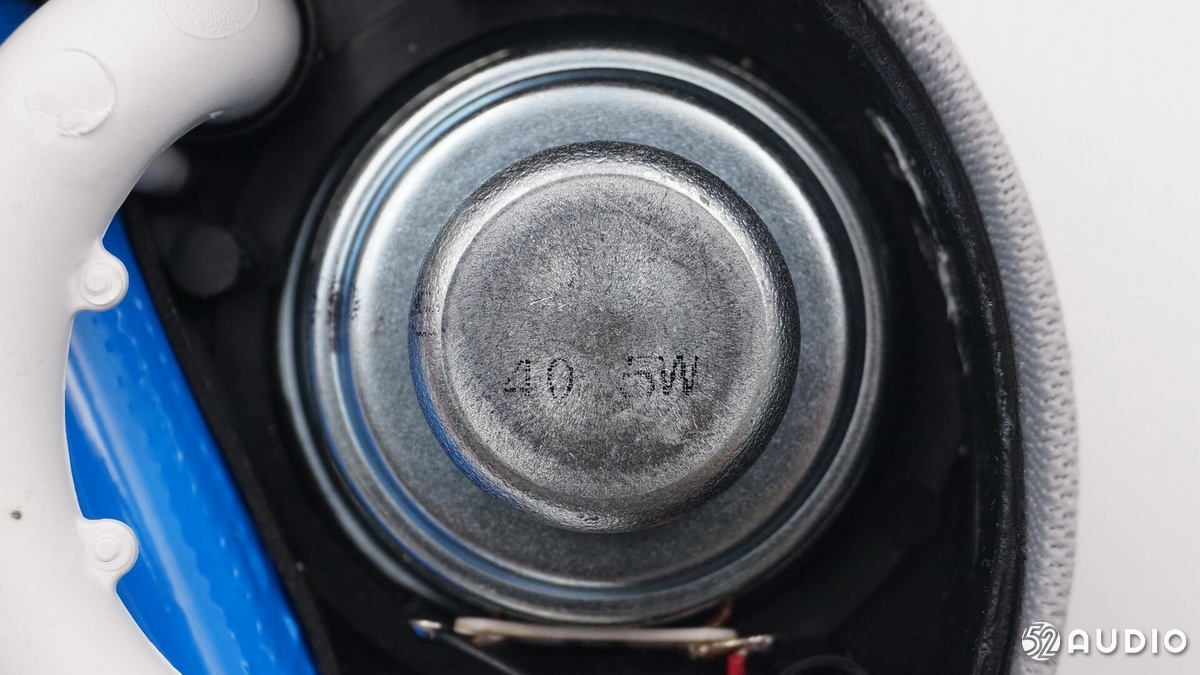

阻抗4Ω功率5W的揚聲器。

倒向孔導管背部特寫。

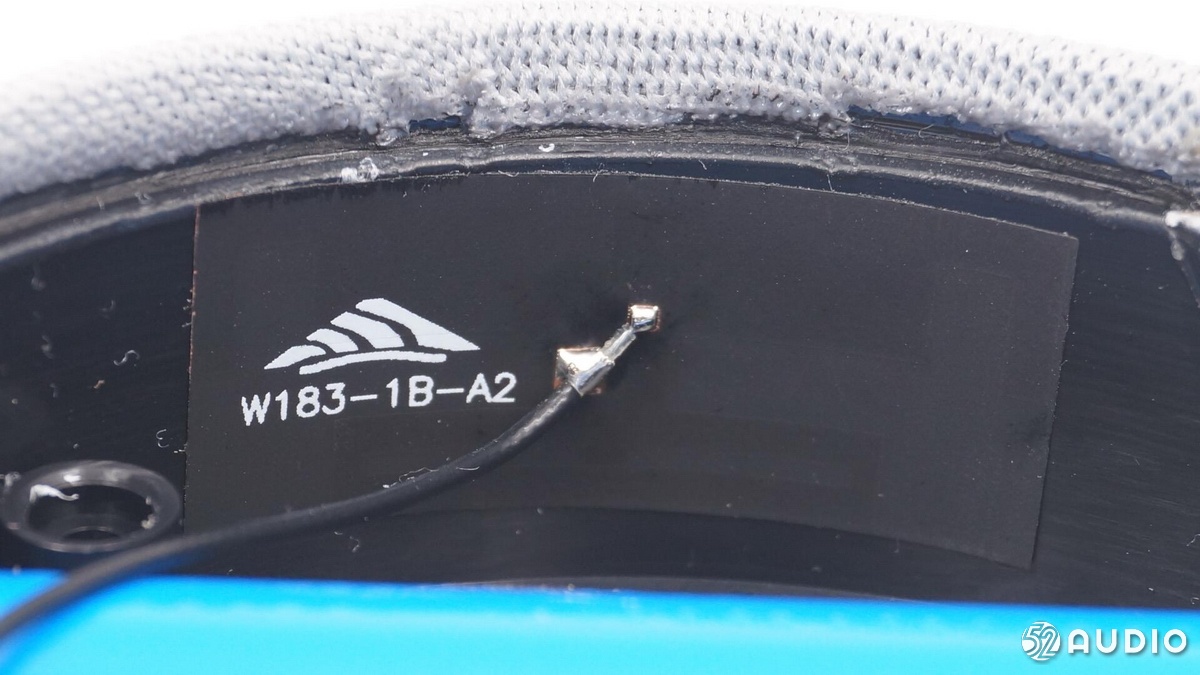

箱體內壁貼有獨立的的軟PCB天線。

音箱內置了2200mAh，3.7V，容量8.14Wh的18650C型號的鋰電池。

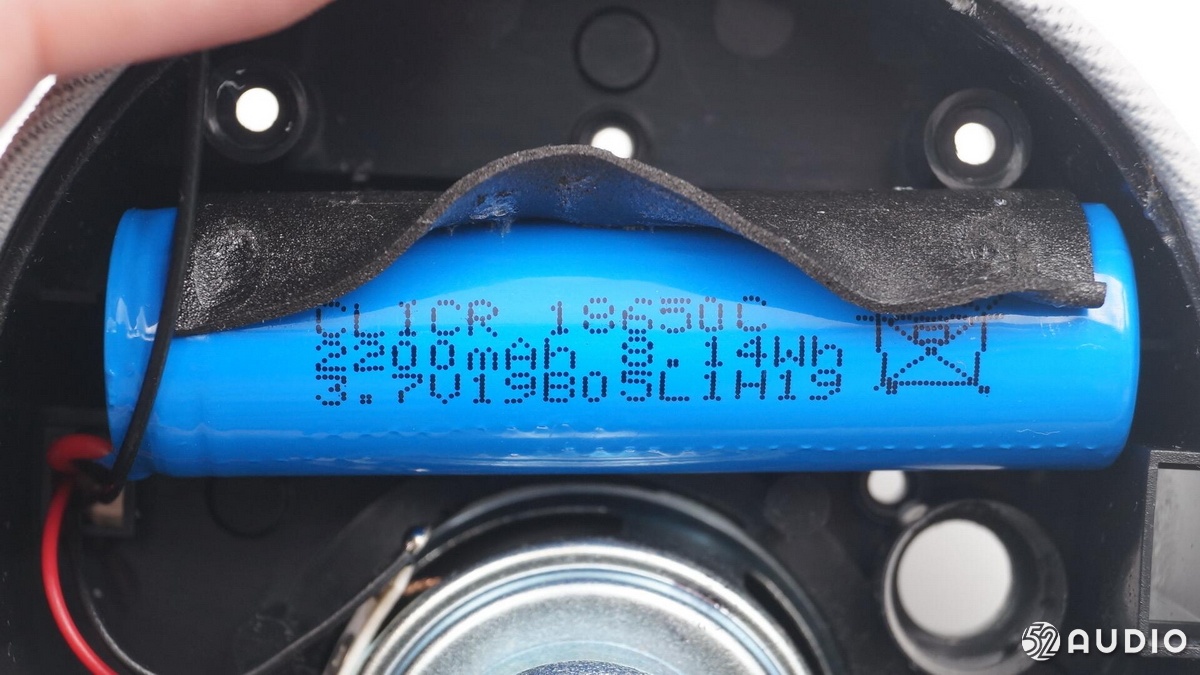

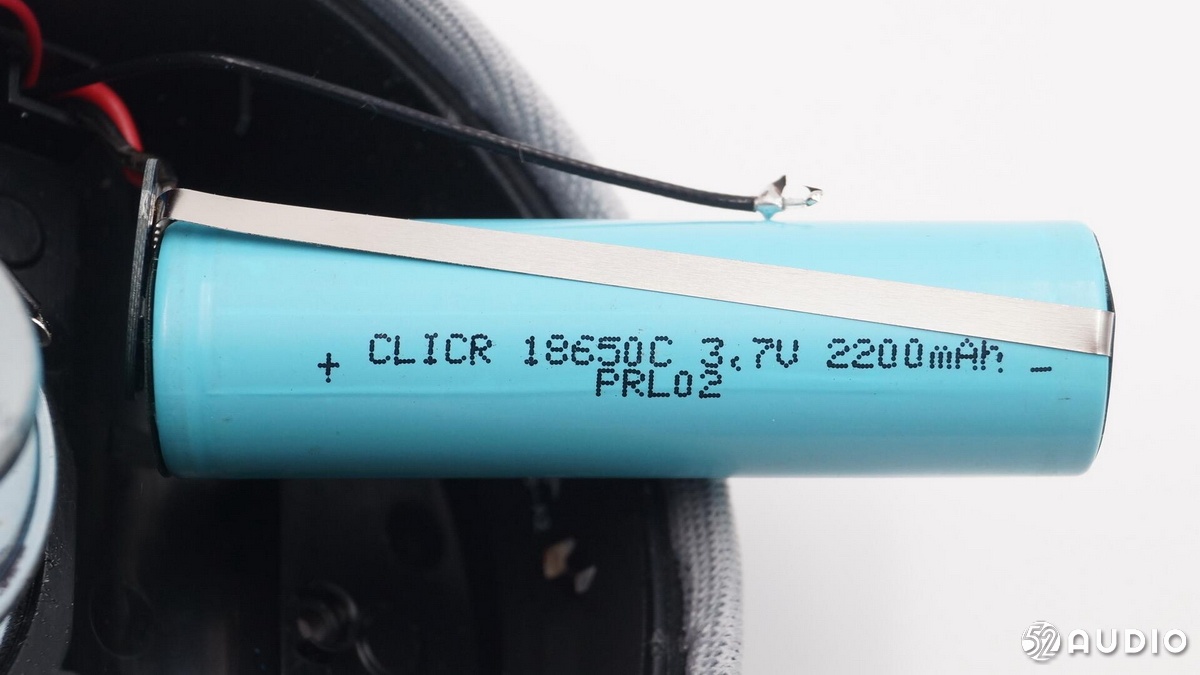

CLICR 18650C 3.7V 2200mAh鋰離子電池。

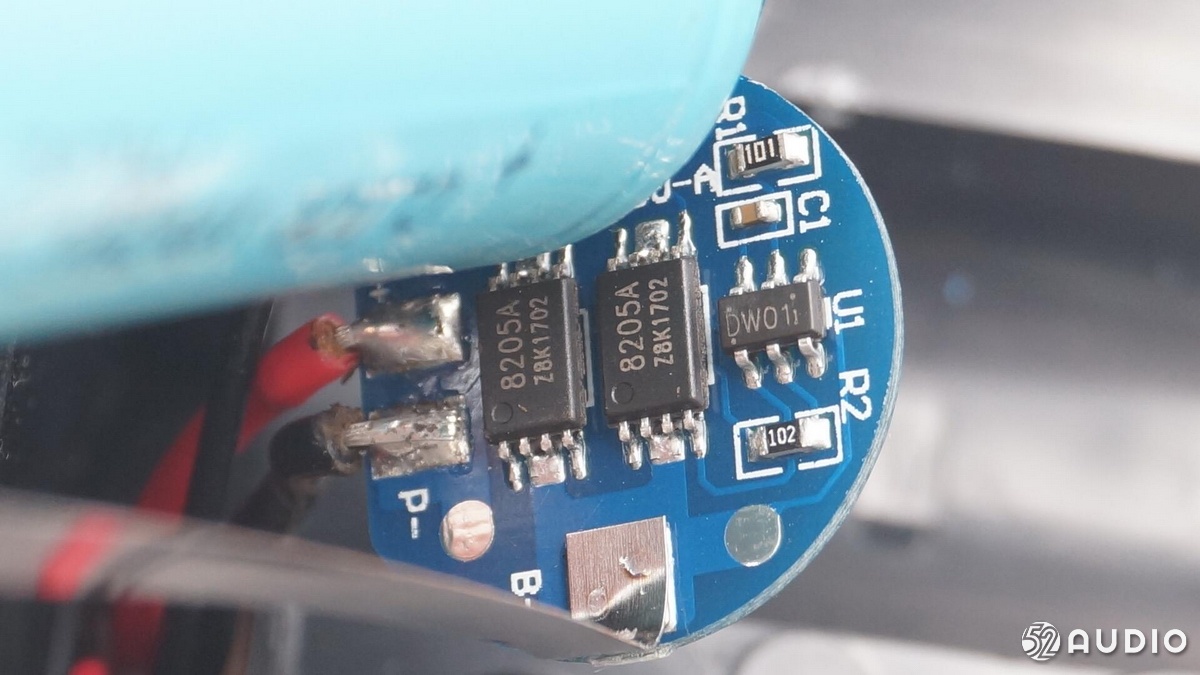

電芯具有獨立的保護板，板載兩顆 8205A Z8K1702 IC。

音箱的頂蓋內部特寫，內部裝配麥克風/按鍵副板。

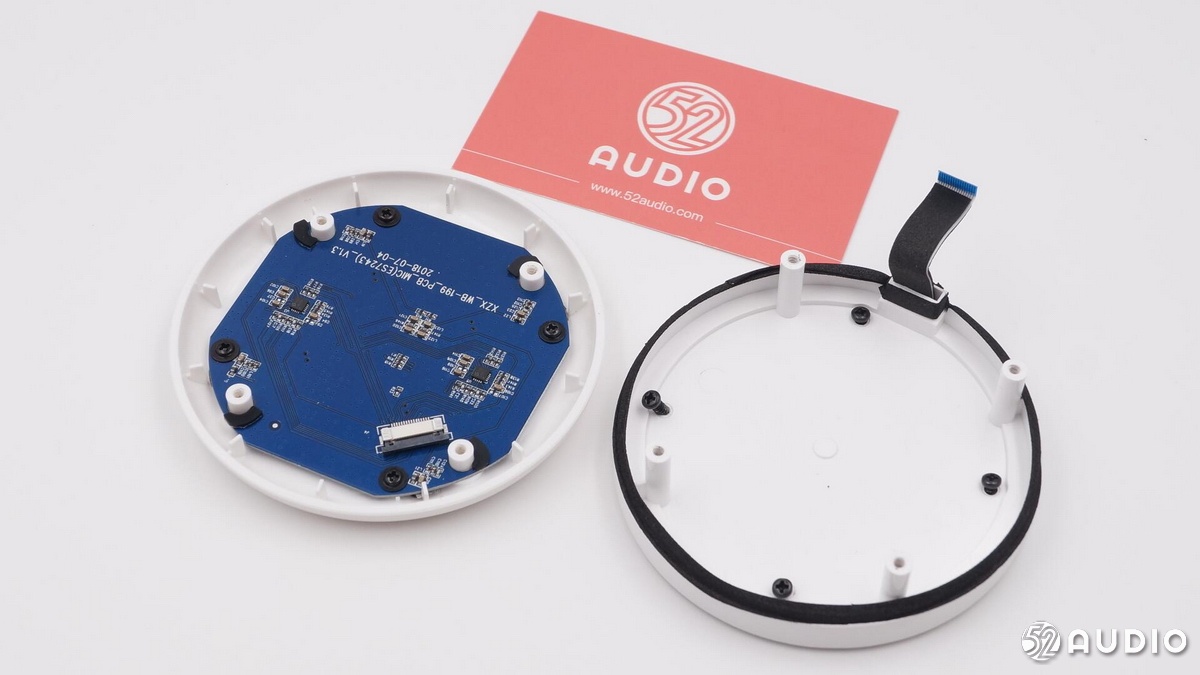

頂蓋與副板分離。

副板正面特寫。

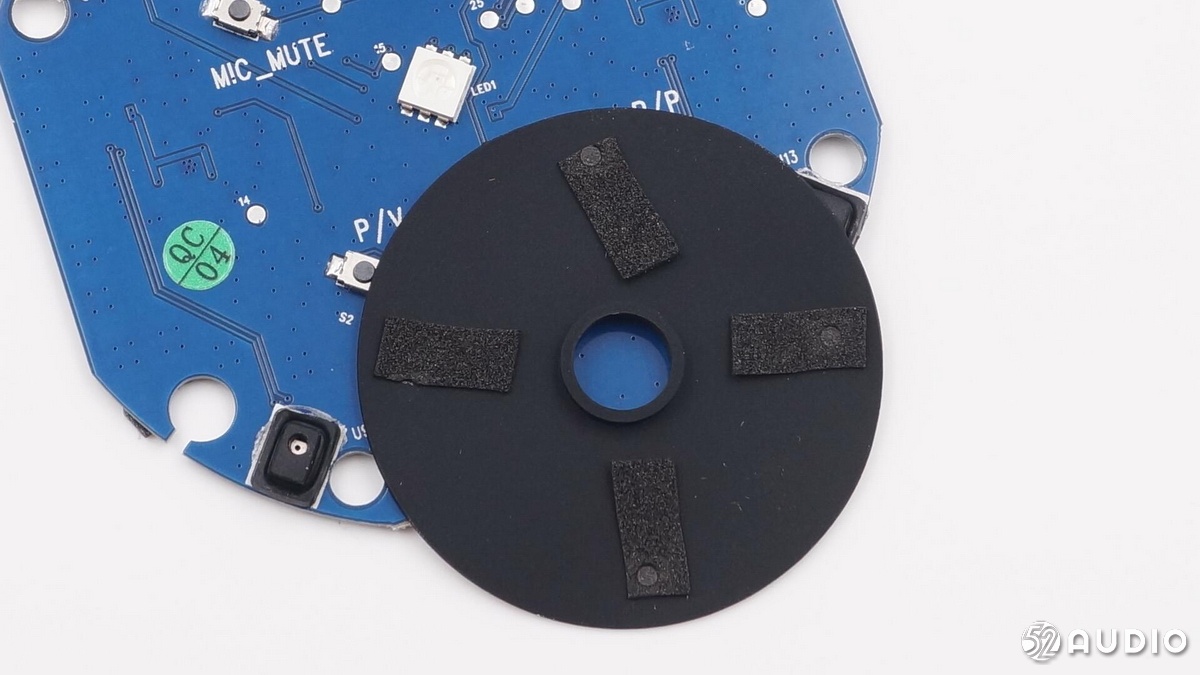

主板正面中部貼有寬環形黑色橡膠墊，既能遮光又能為微動按鍵起到緩沖作用，延長微動按鍵的壽命。

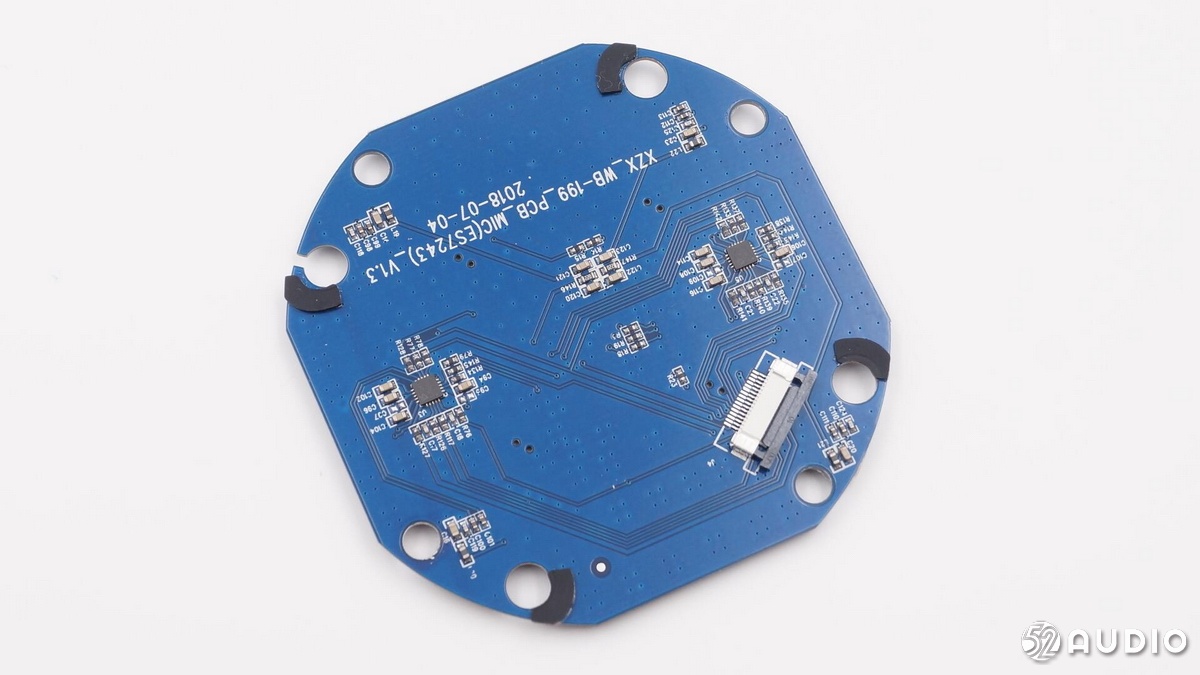

副板背面一覽。

微動按鍵特寫。

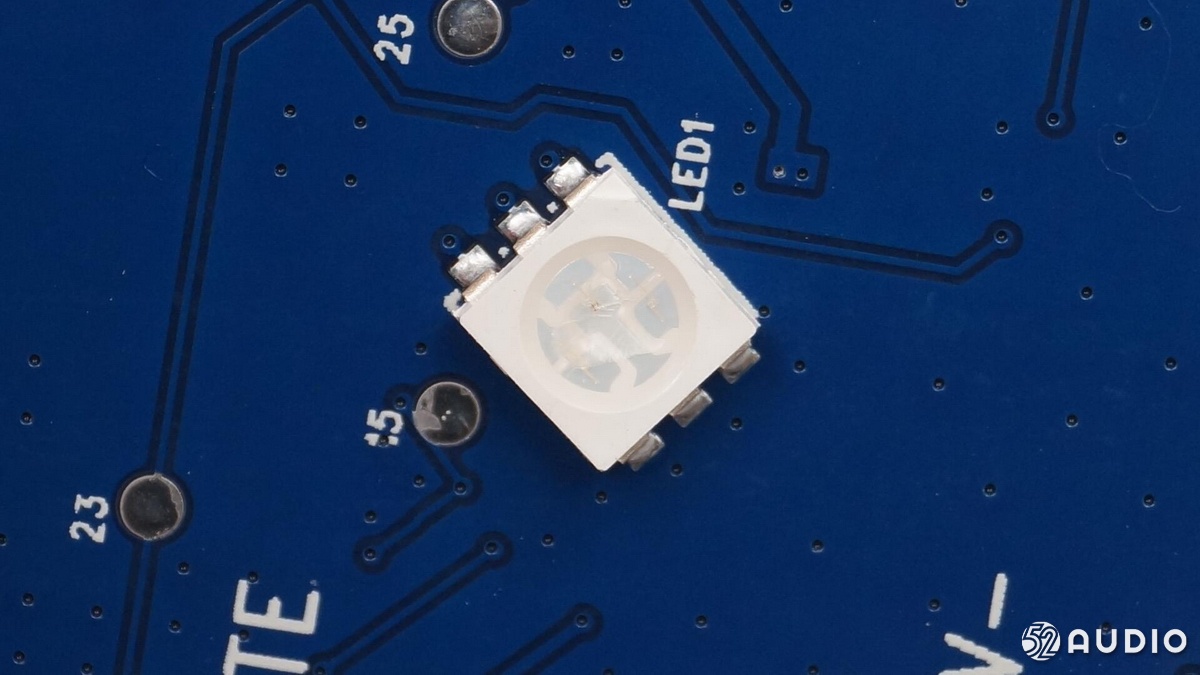

副板LED燈特寫。

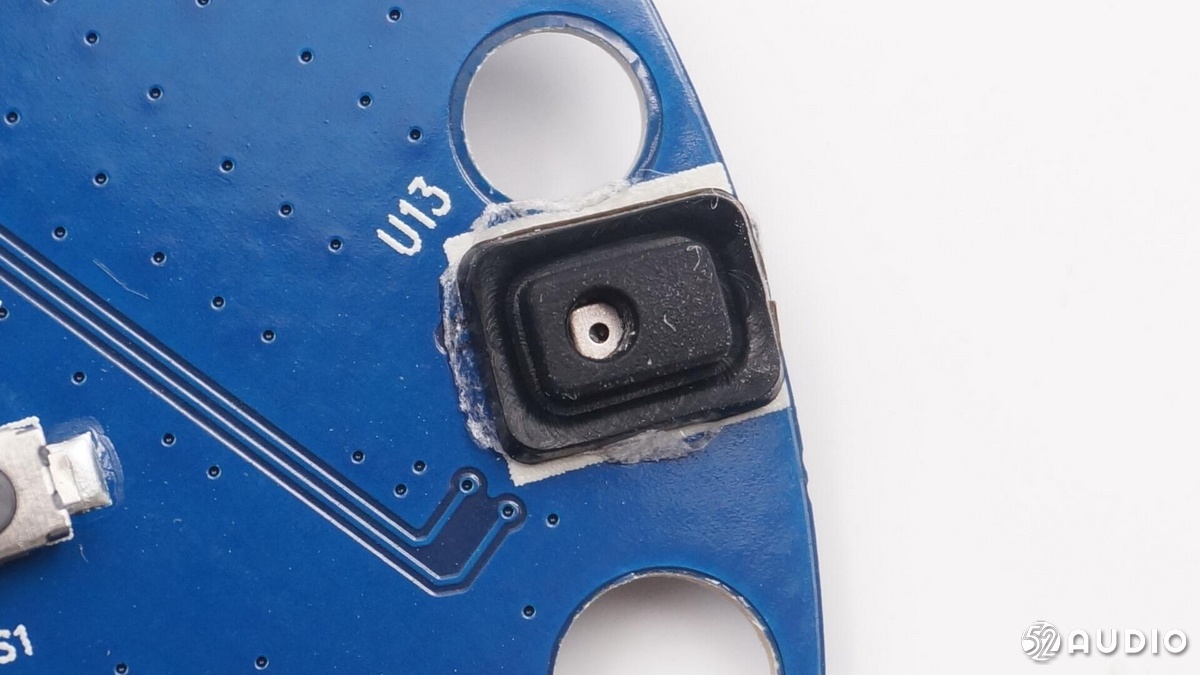

主板正面的麥克風用黑色膠套包裹。

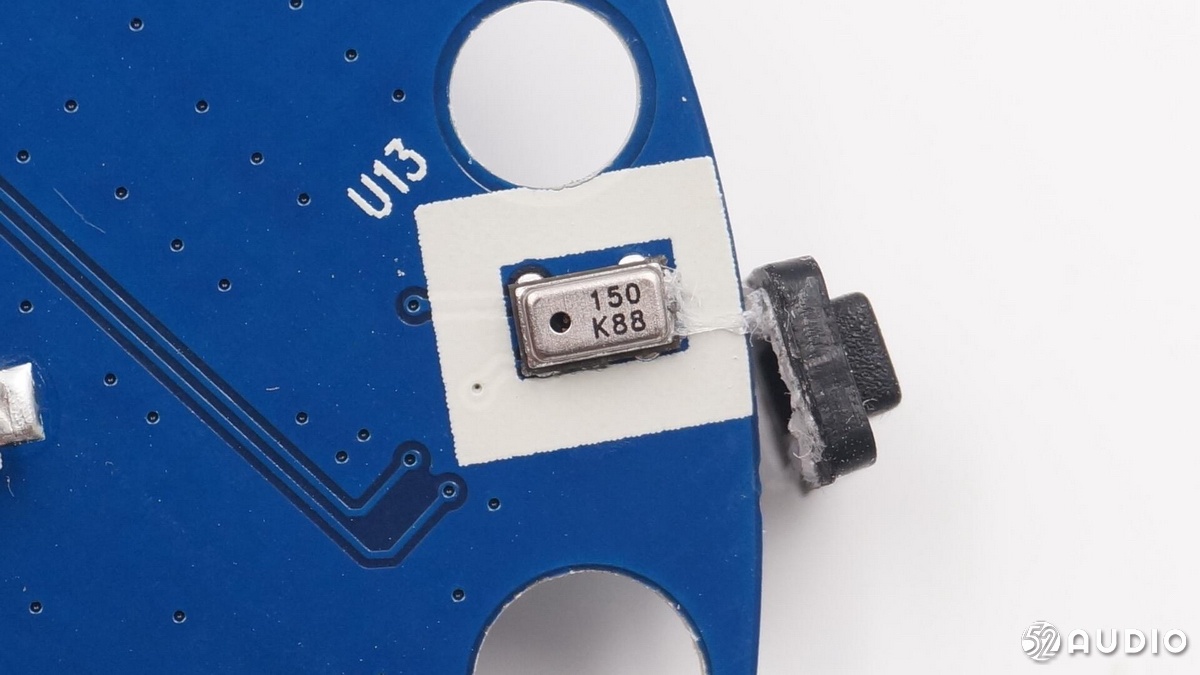

絲印150 K88 硅麥。

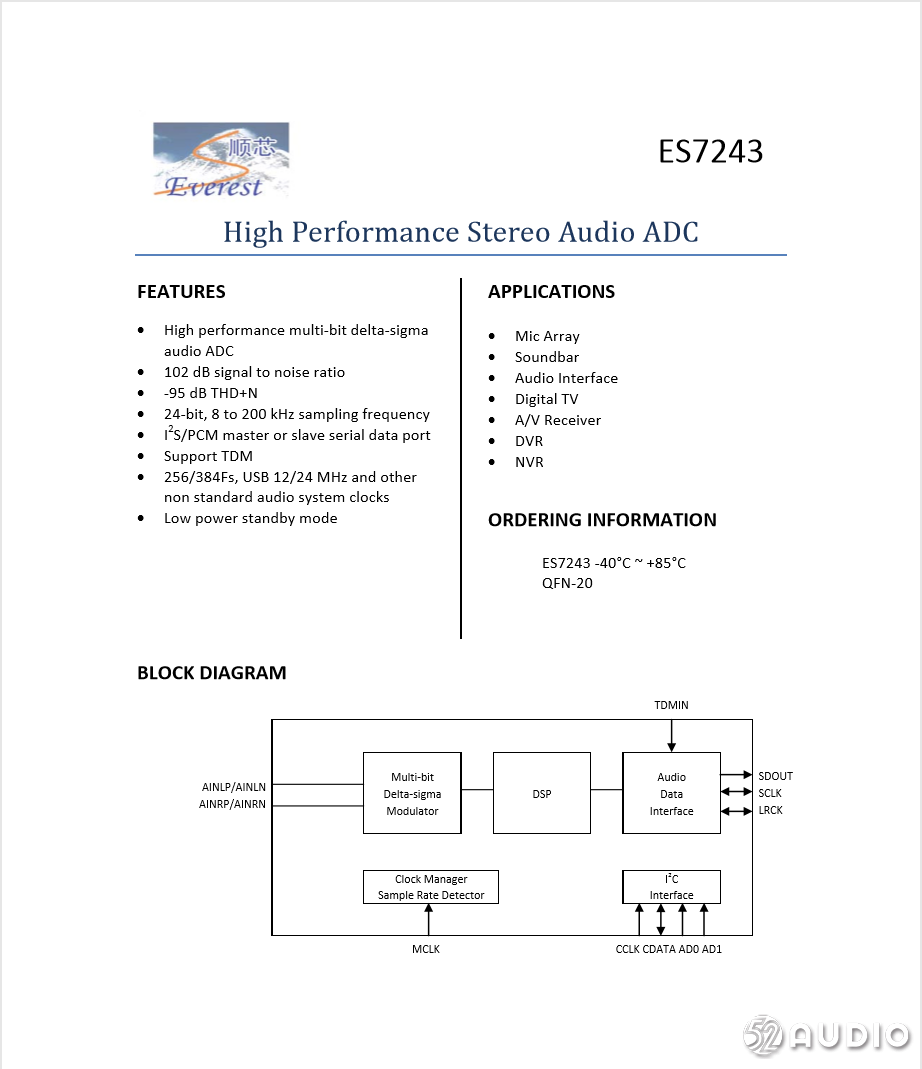

順芯ES7243 CdN553，ES7243是一顆2路ADC（MIC）音頻模數轉換IC。

音箱主板是用螺絲固定在殼體，可見主板分上下兩層。

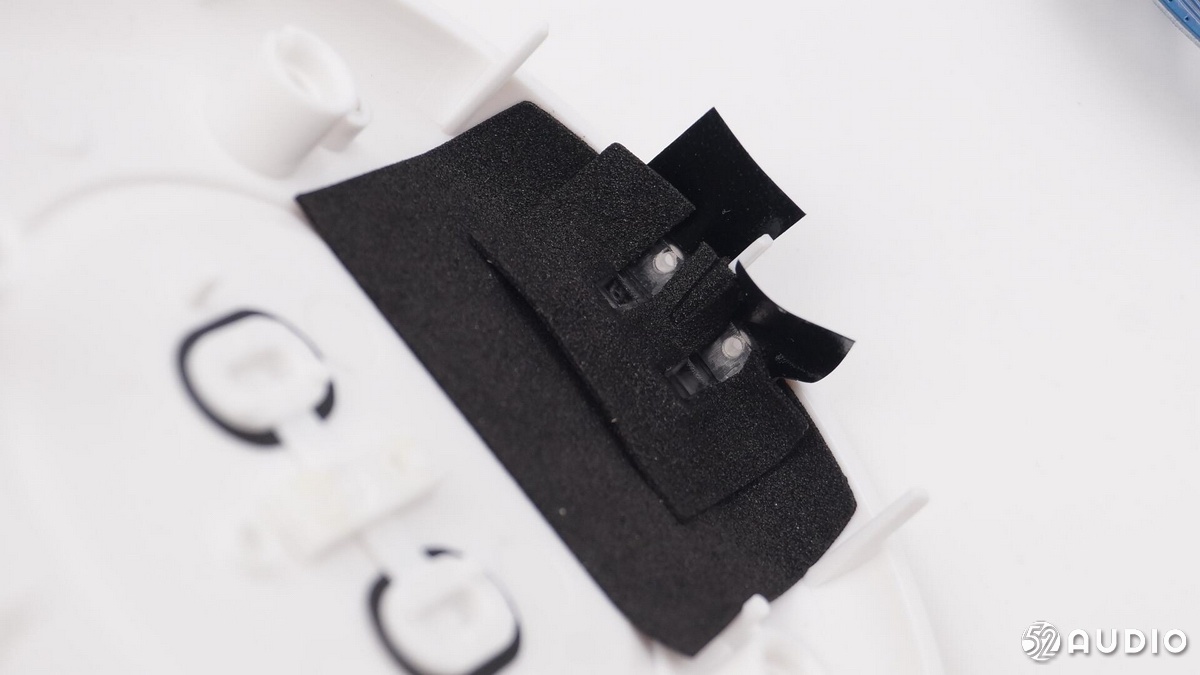

兩個LED透光口周圍被大片黑色海綿包裹，起遮光作用。

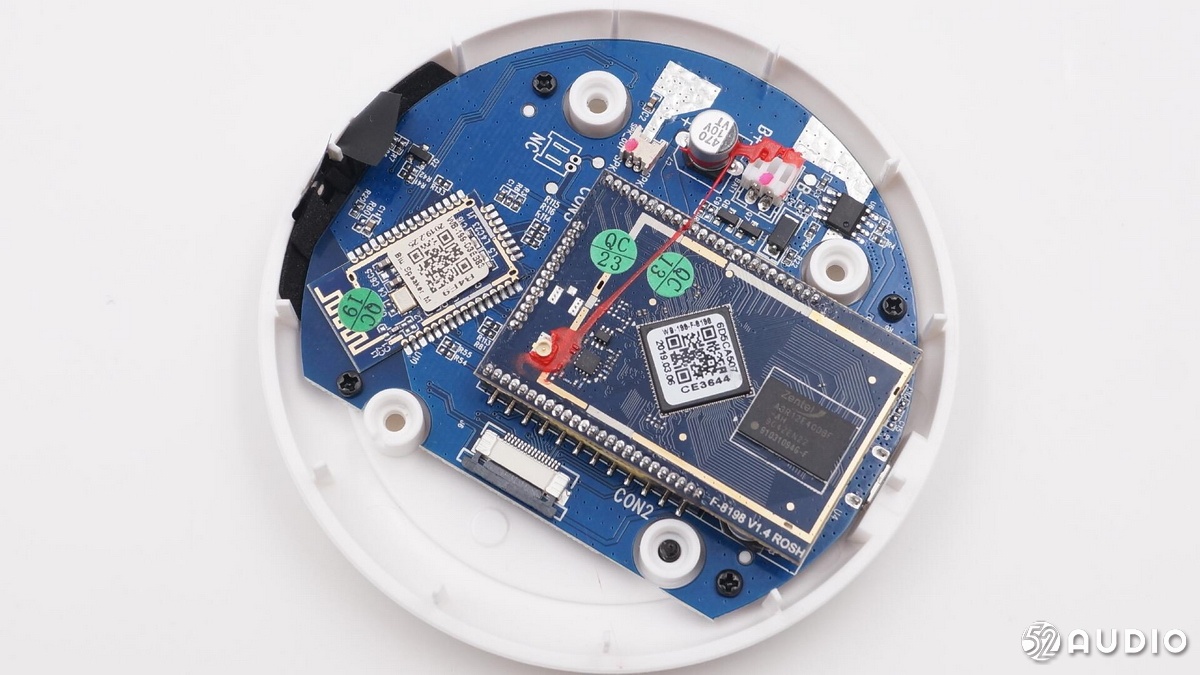

音箱主板正面特寫。

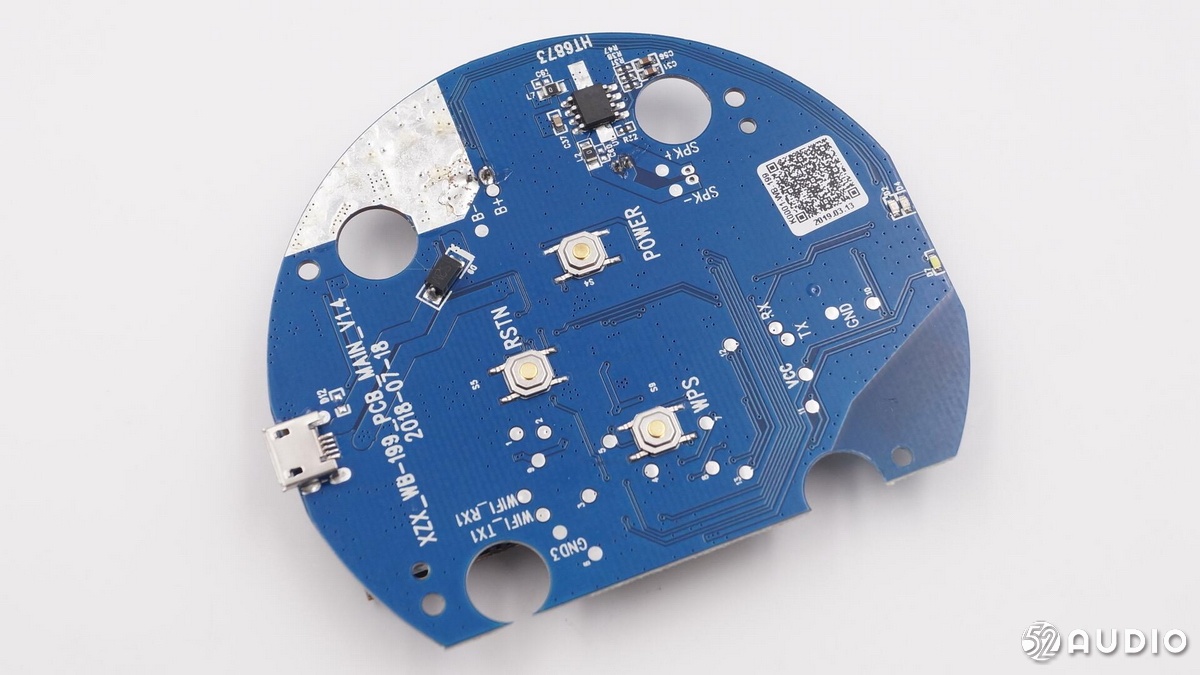

音箱主板背面特寫。

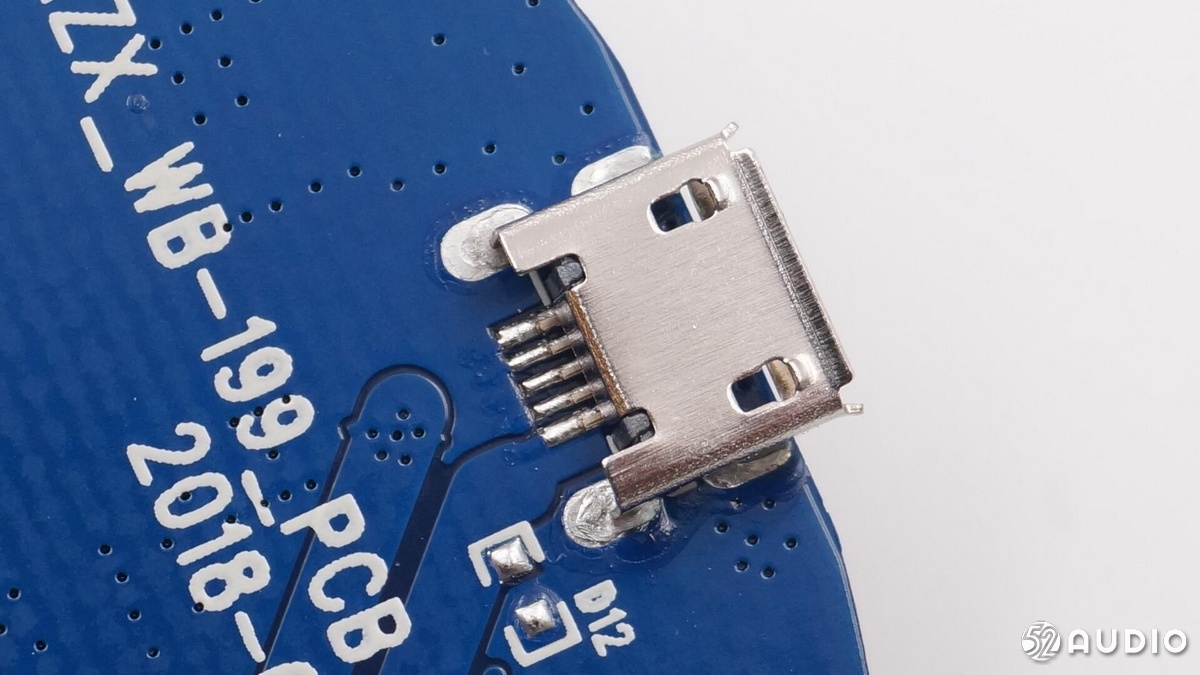

主板上的Micro-USB接口。

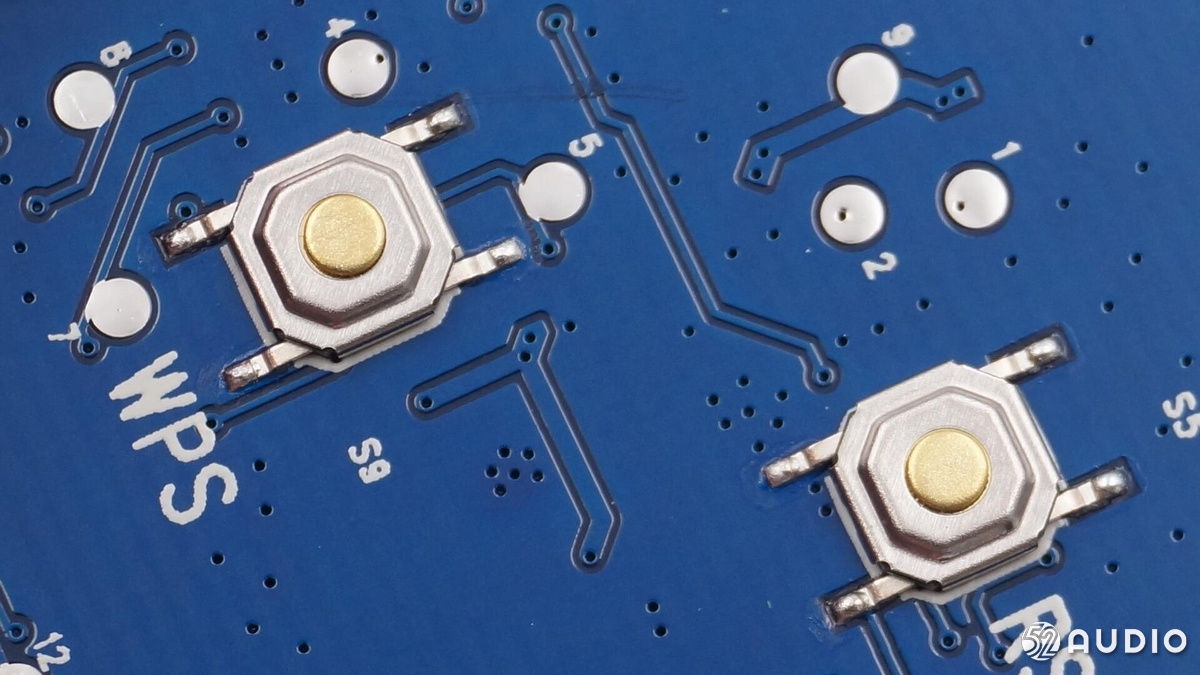

主板上的金屬微動按鍵。

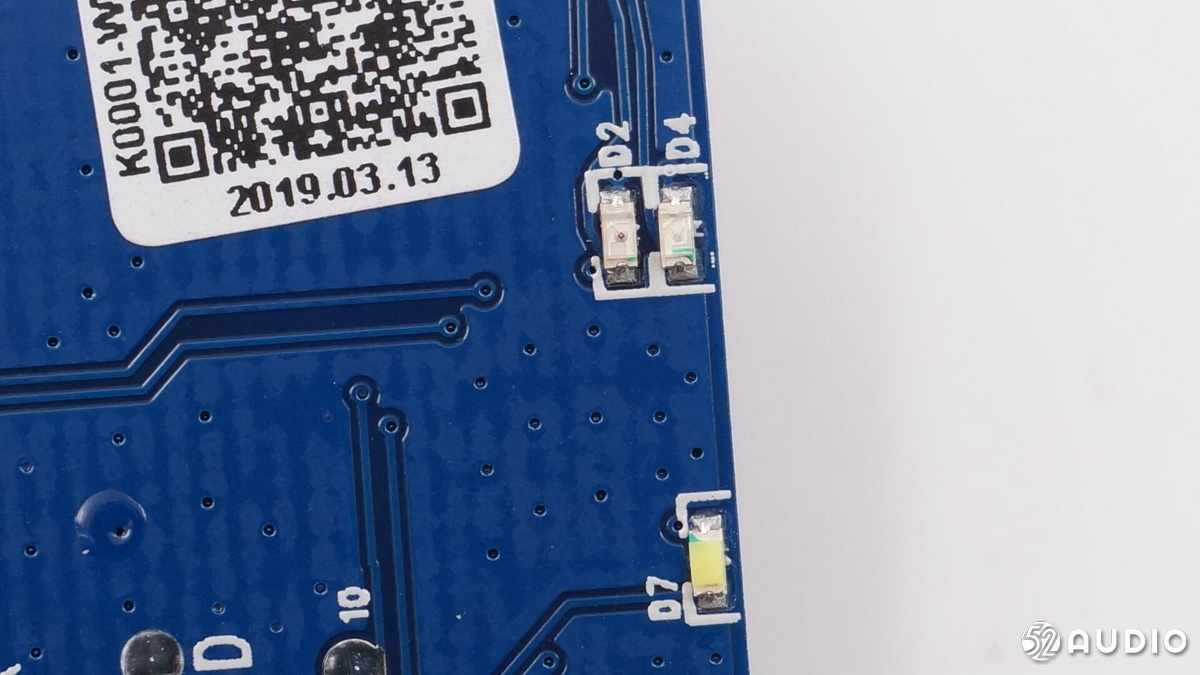

主板上的LED燈。

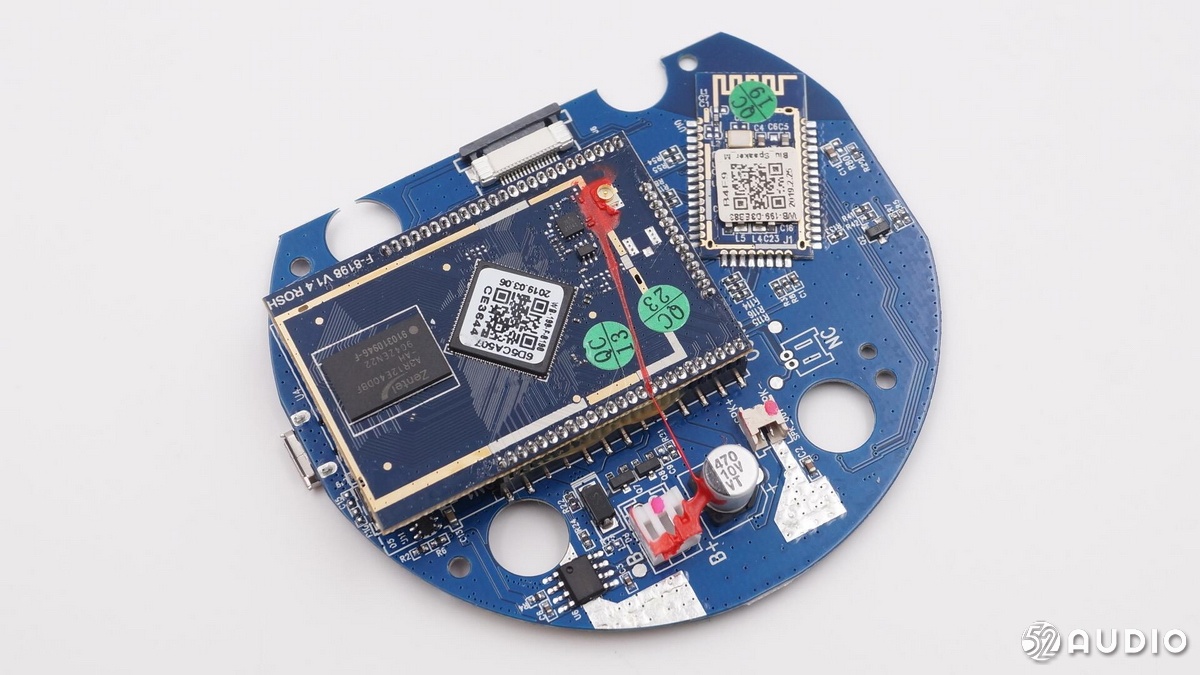

主板采用雙層結構。

絲印ANT8116 JA1846 IC。

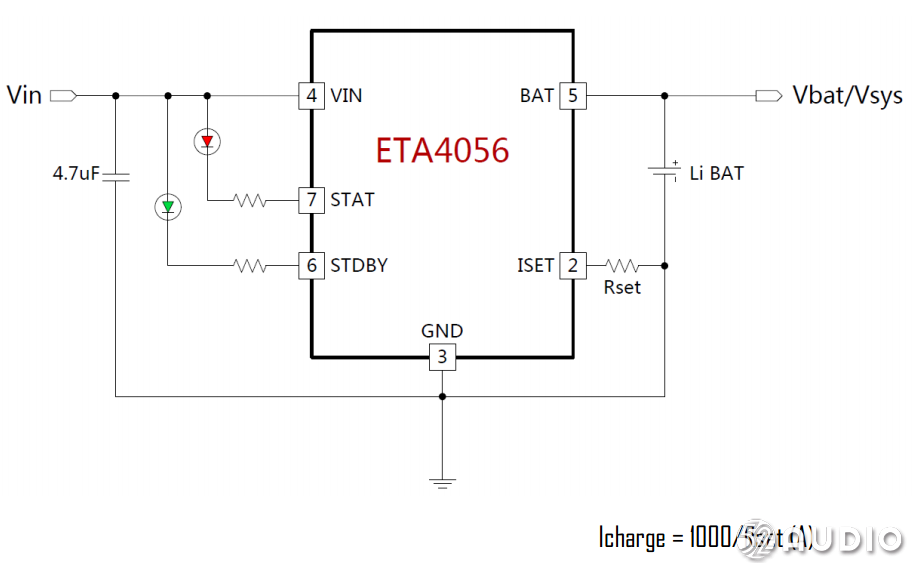

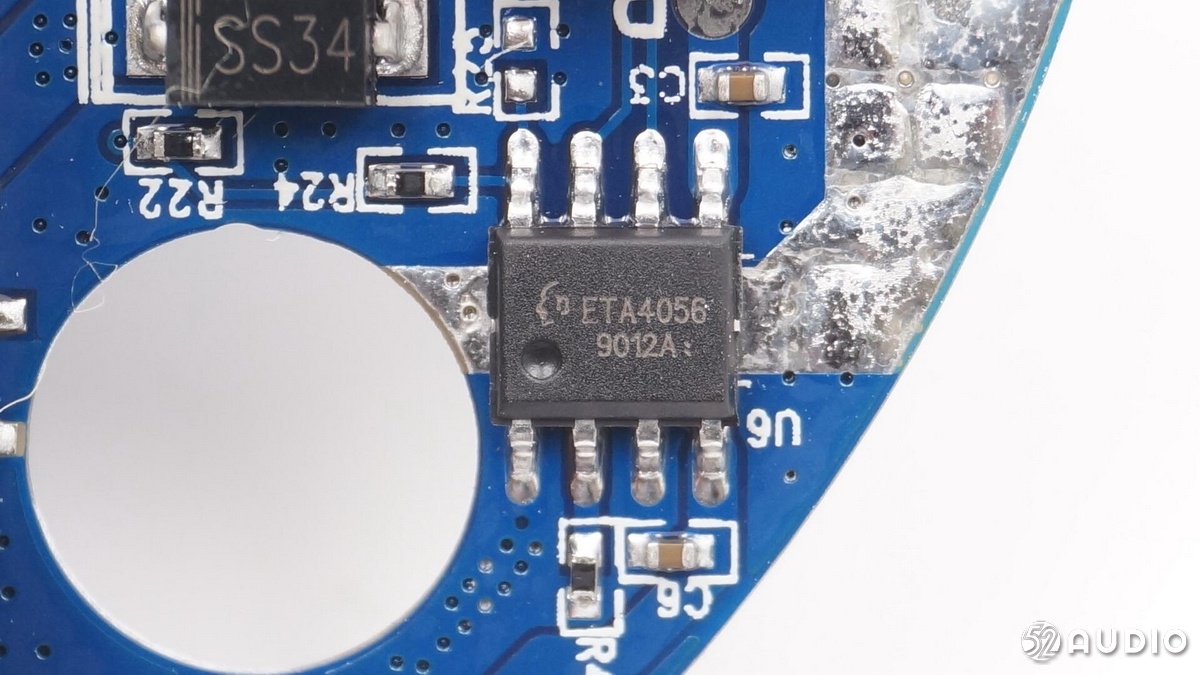

鈺泰ETA4056 9012A電源管理芯片。充電：該芯片輸入高耐壓20V，BATT耐壓16V,帶電池防反接功能，充電電流任意調整，帶NTC功能，有超小體積DFN*2封裝。

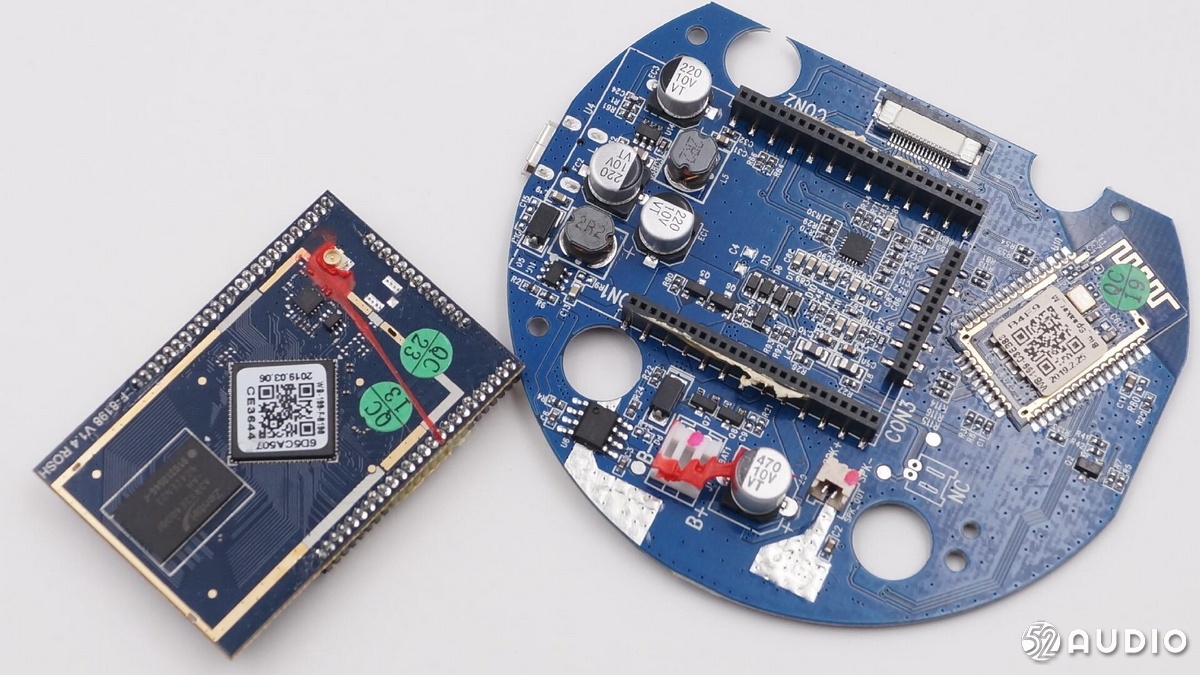

主板雙層結構拆解。小副板采用可插拔插座連接于主板，易于裝配和檢修。

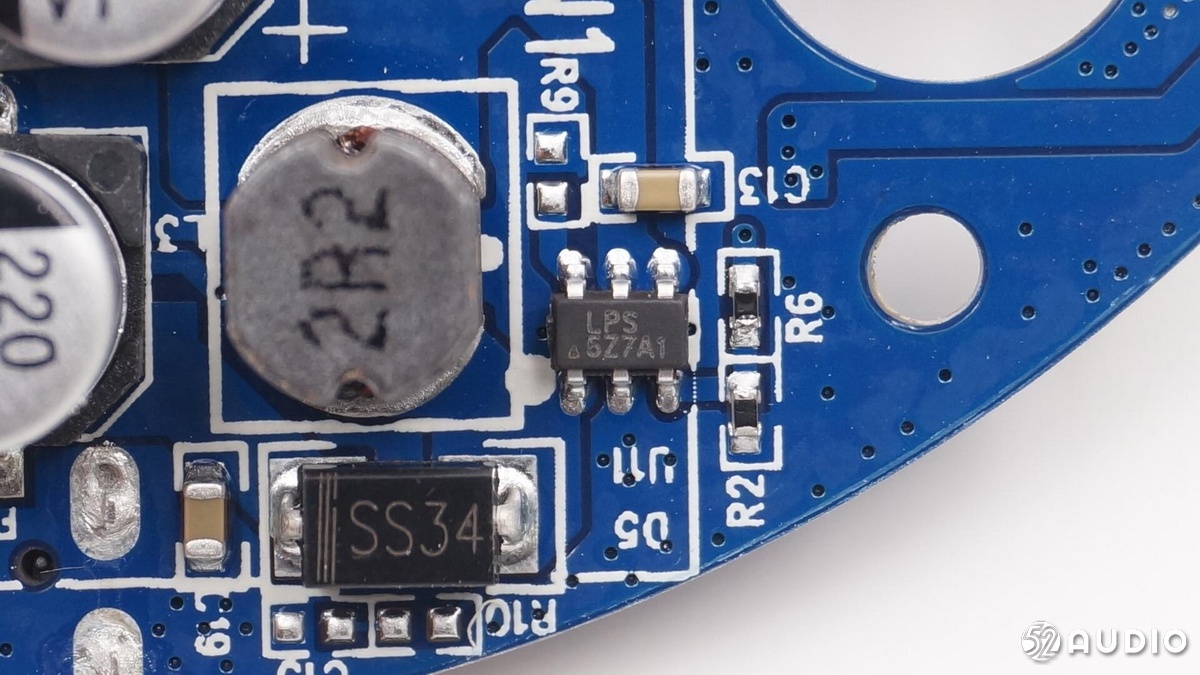

微源半導體LPS 5Z7A1 IC。

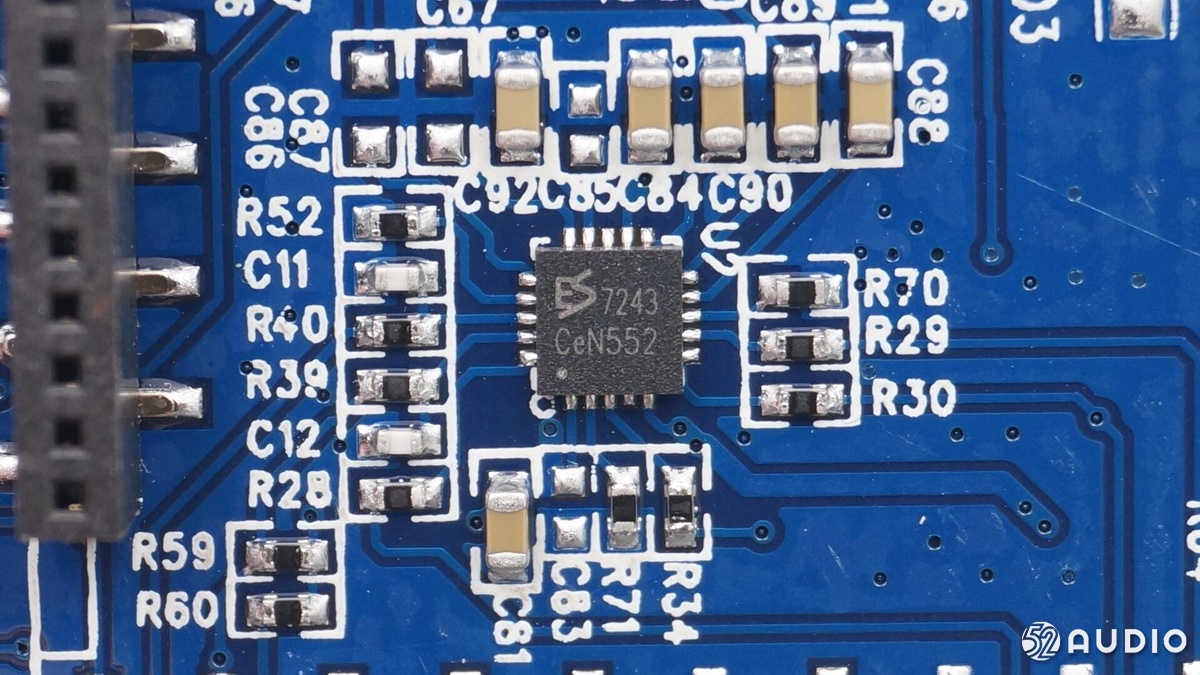

順芯ES7243 CeN552 IC。

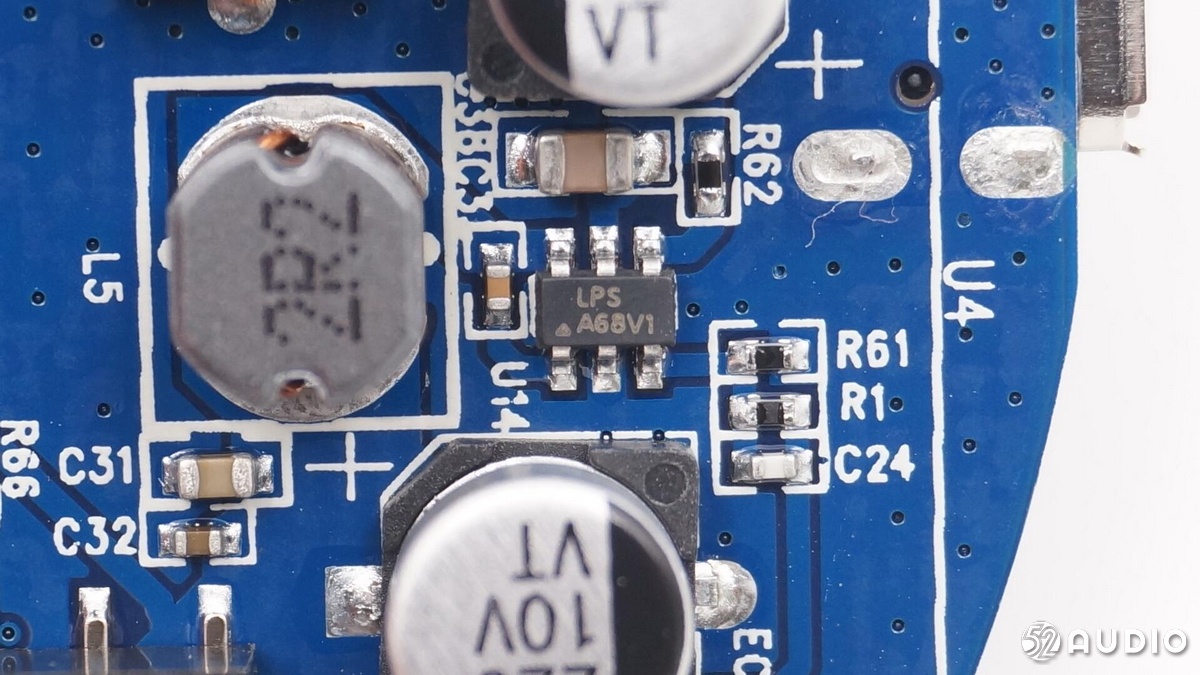

微源半導體LPS A68V1 IC。

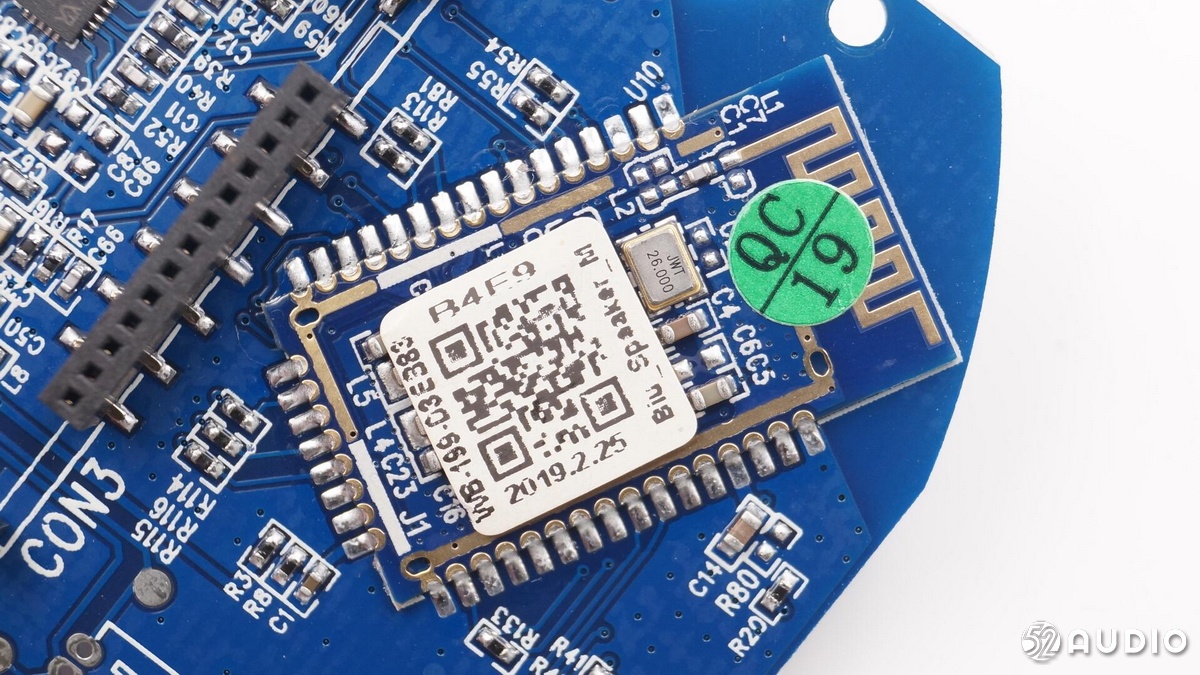

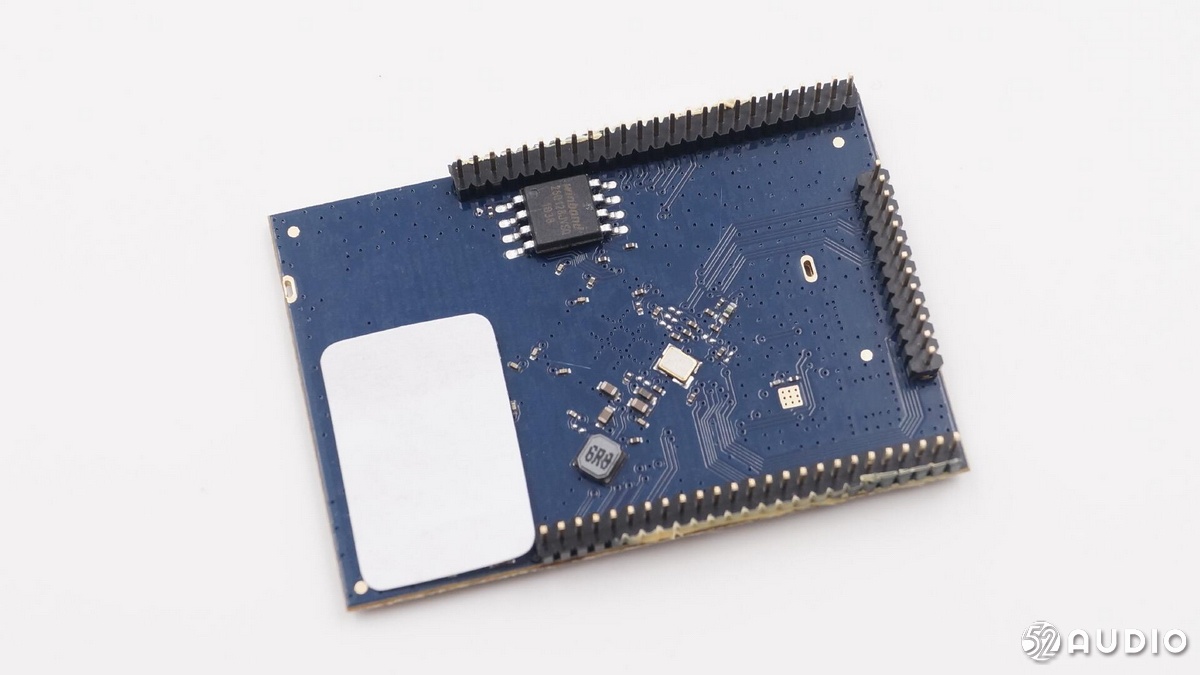

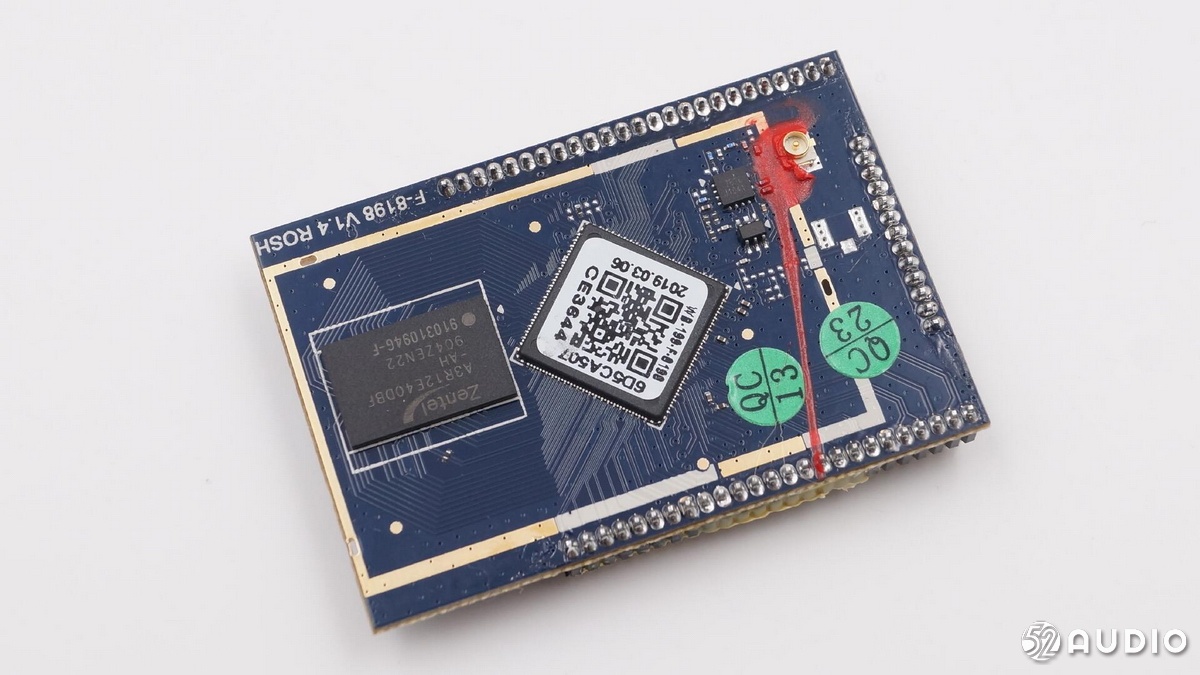

獨立藍牙模塊，SOC被二維碼貼紙覆蓋。

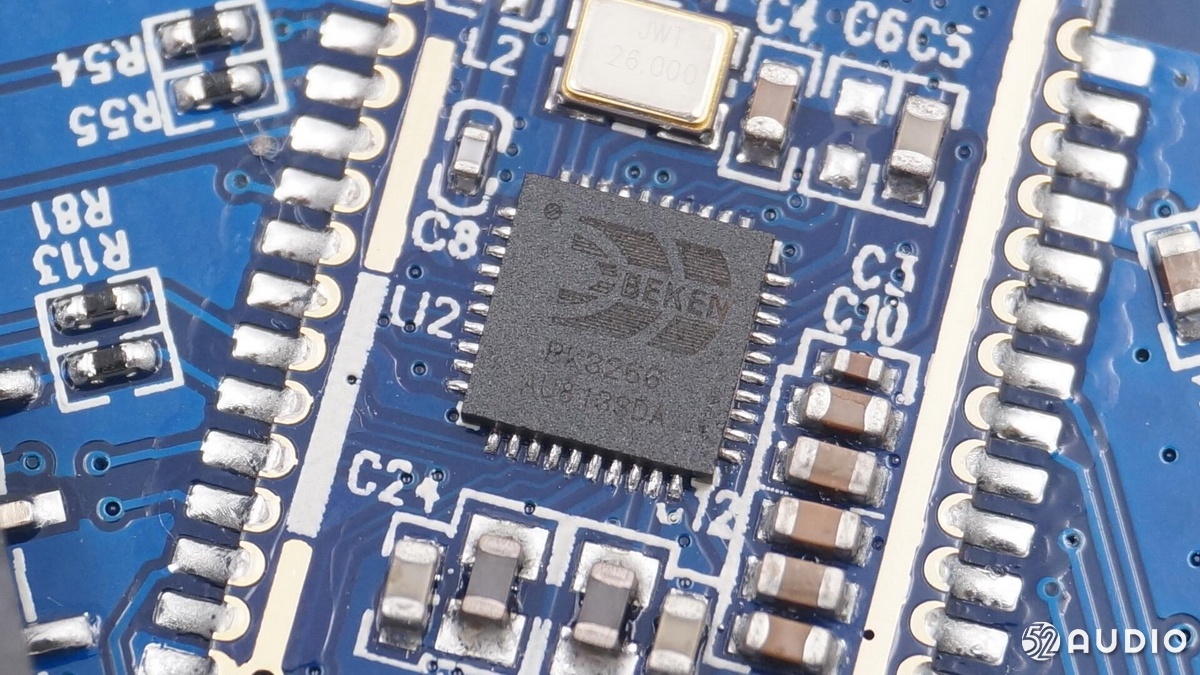

博通BEKEN PK3266 藍牙SOC。

上層結構小板正面特寫。

上層結構小板背面特寫。

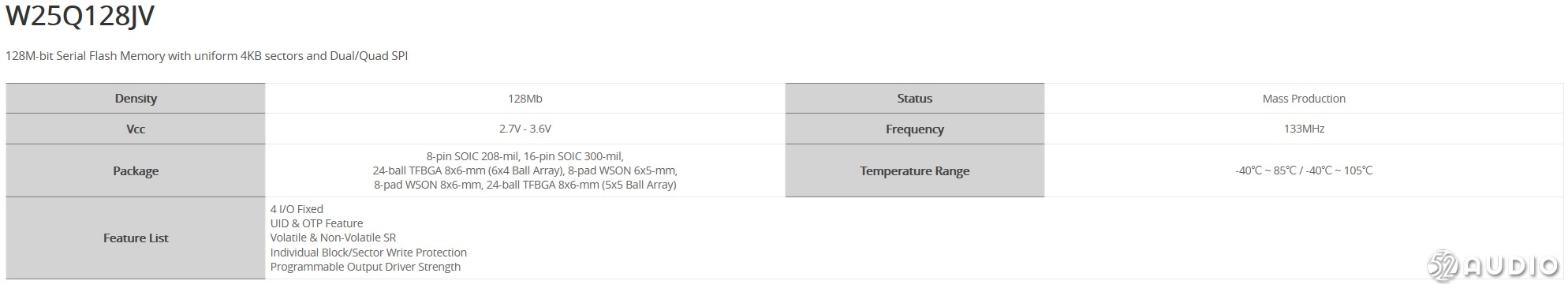

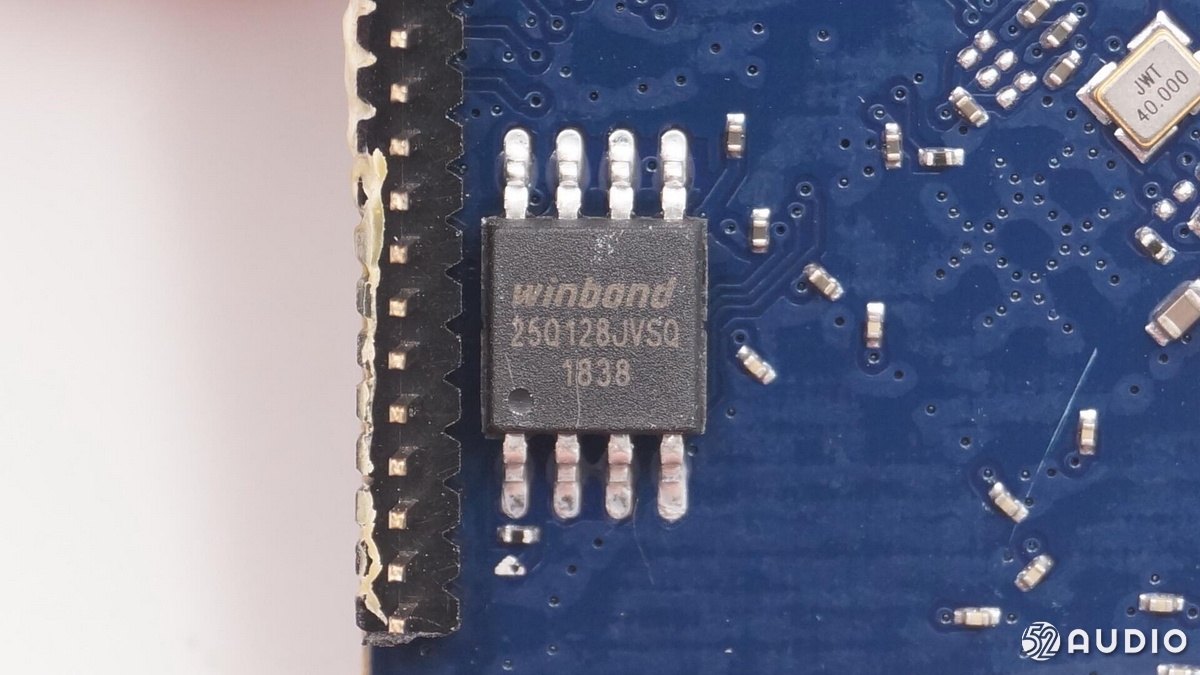

華邦winbond 25Q128JVSQ。

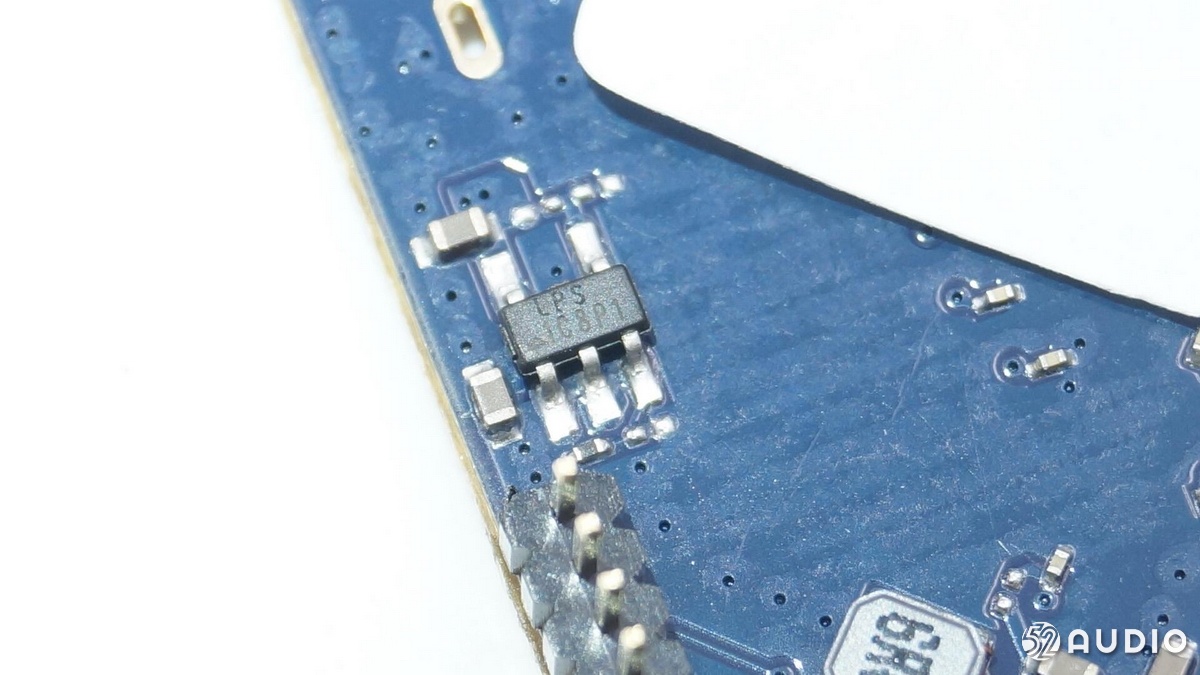

微源半導體LPS 1C8P1 IC。

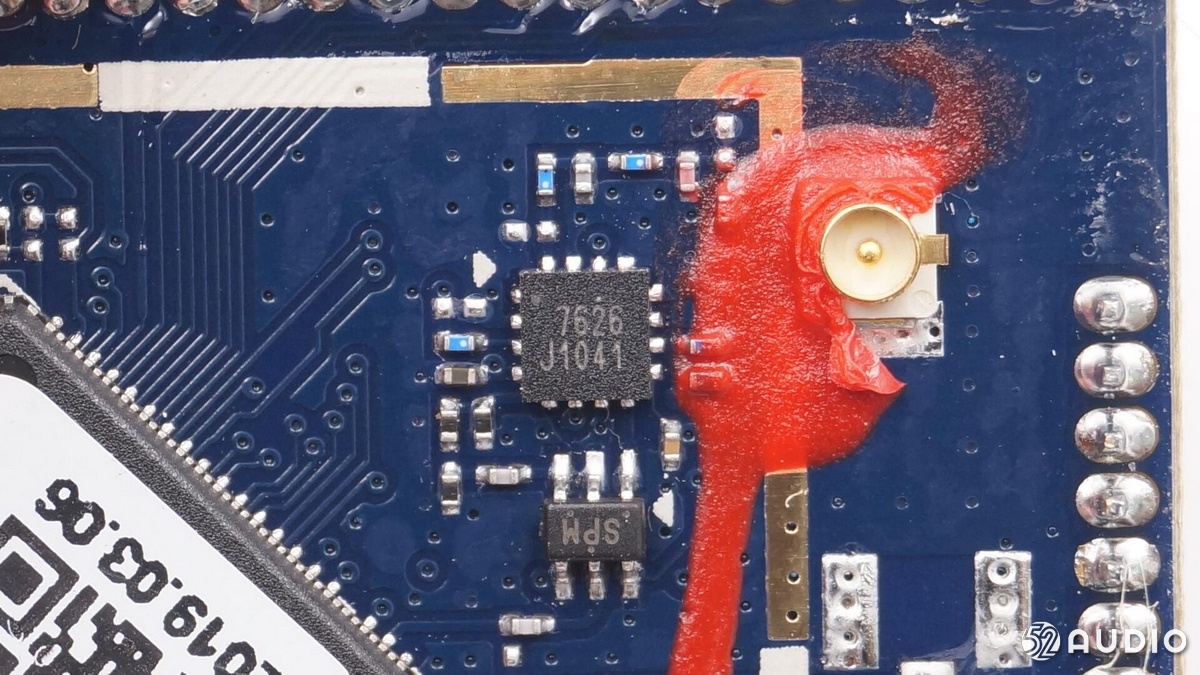

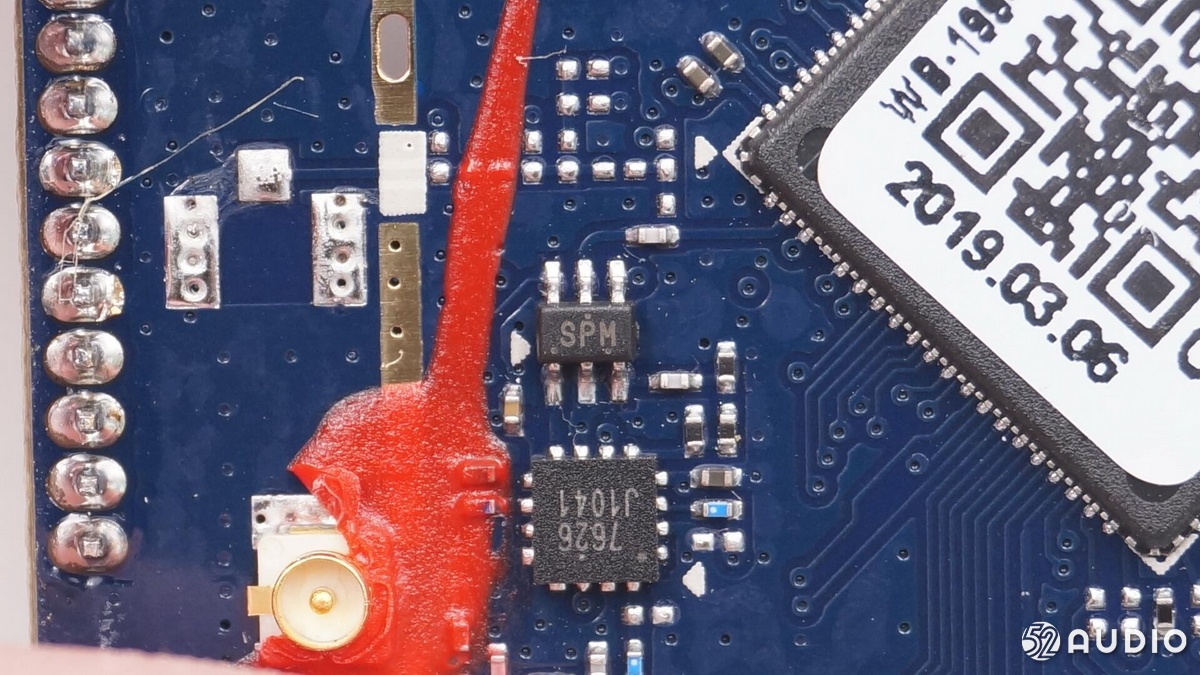

絲印SPM IC。

絲印7626 J1041 IC。

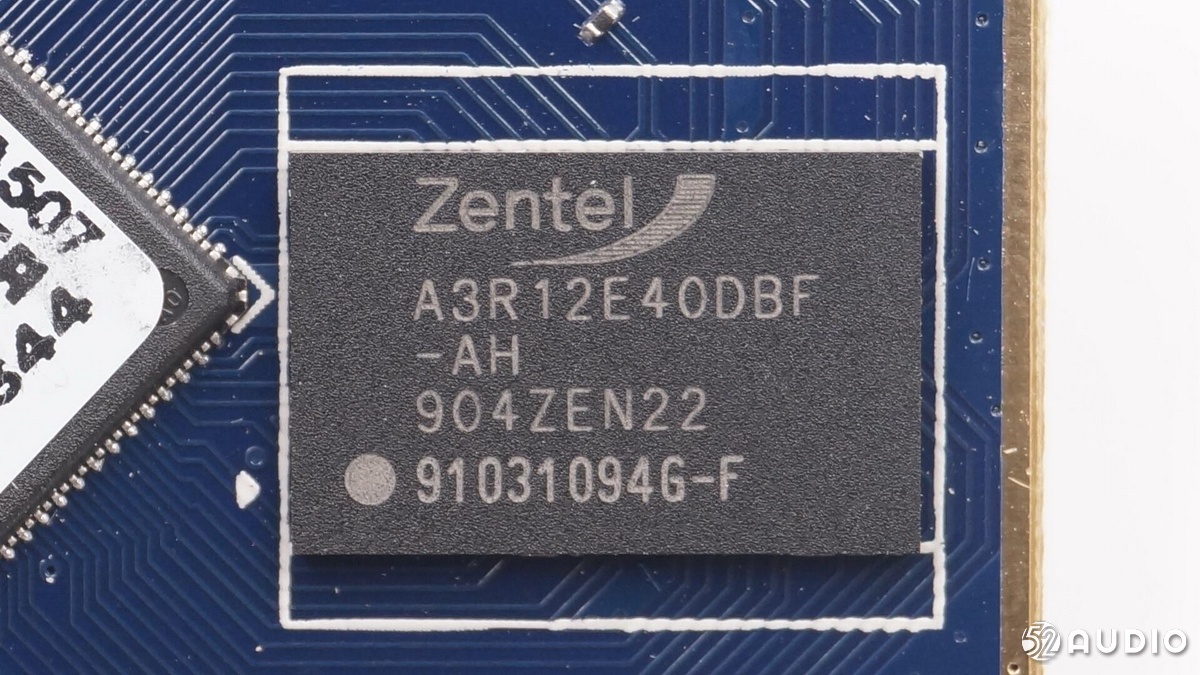

力積電子A3R12E40BF，512Mb內存。

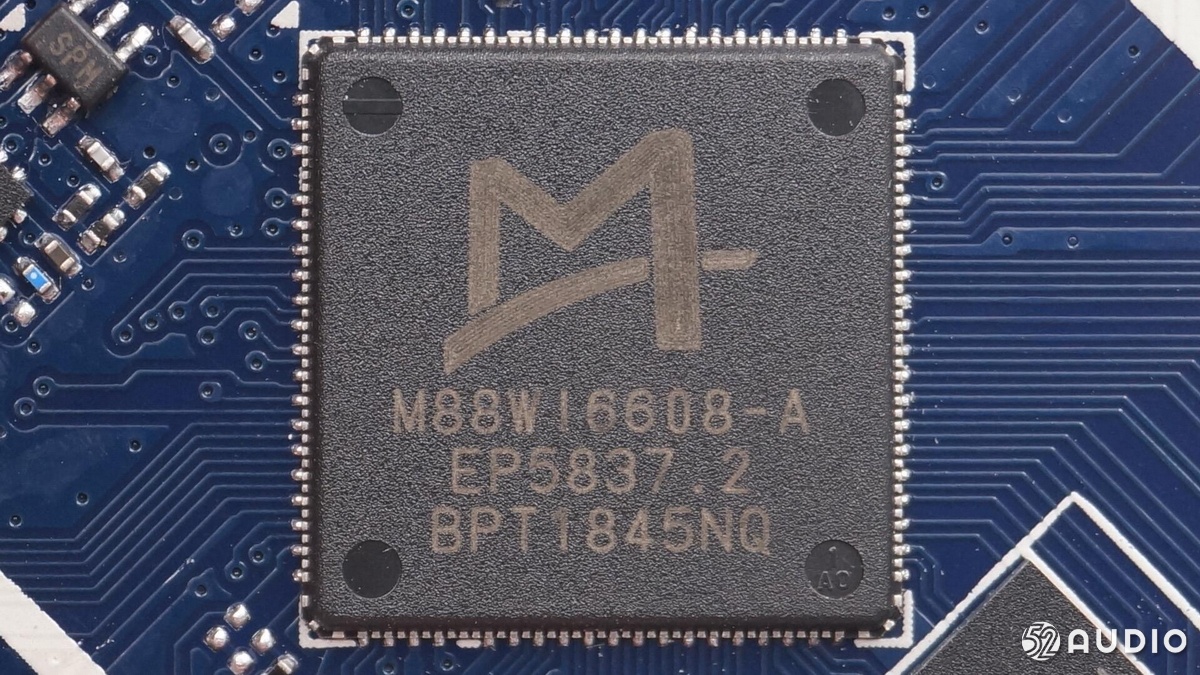

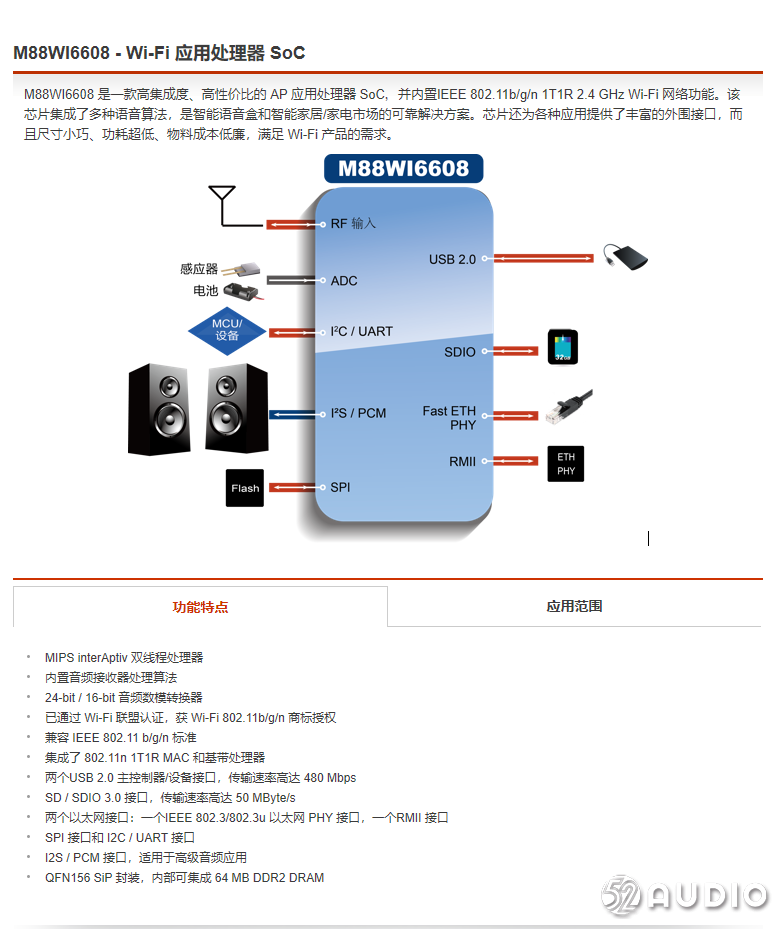

瀾至M88WI6608-A IC。

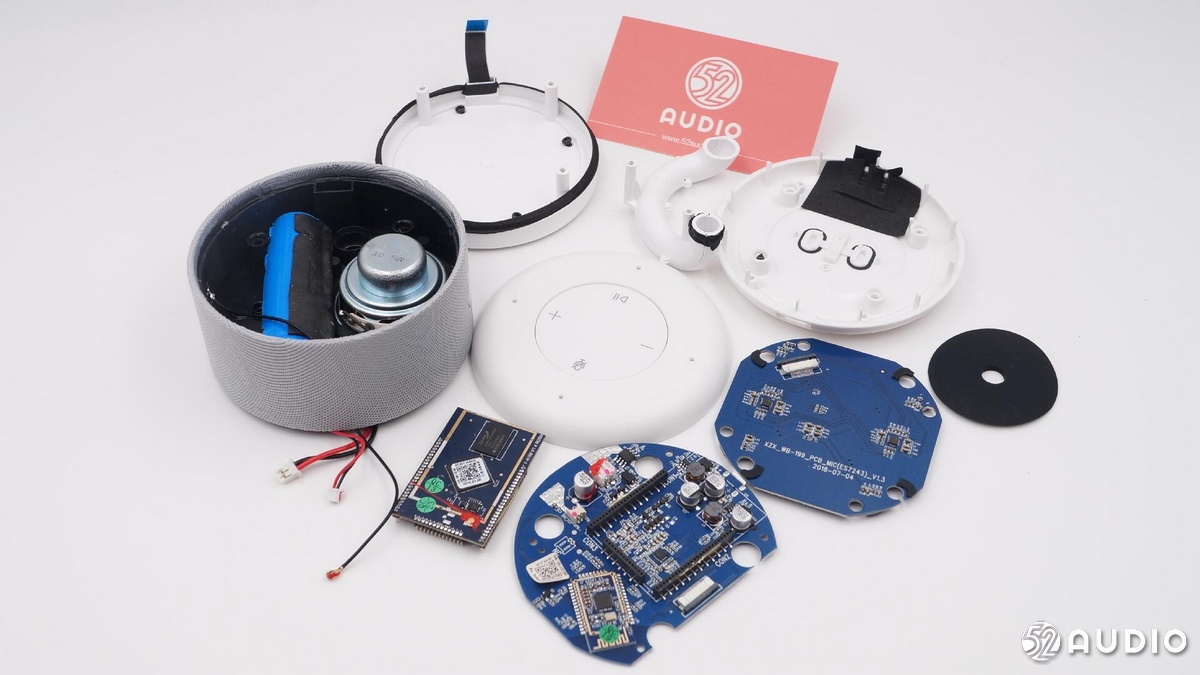

拆解全家福。

我愛音頻網總結：

音箱機身由網狀紋路的無損音頻織物包裹，既提升音質又優化外部裝飾；全新設計的4Mic陣列，帶來了更精準更高效的拾音能力。

音箱內部采用了倒向口導管，增加了音箱的低頻效果，為產品帶來更好的聲音表現，同時中空塑料材質的的導管也符合音箱輕巧化的設計。

內部主板采用雙層結構，給所需配置的芯片預留了位置，充分利用了狹小的內部空間，滿足了產品的設計要求。
