TWS無線耳機 AirPods3的發布，引領著TWS走向更多的智能化和爆發式的增長，Apple對功耗管理堪稱完美，無論是耳機還是充電倉的使用時間均有上到新的臺階。微源半導體針對新一代耳機和耳機倉的專用電源管理方案將助力所有廠商在功耗問題上無限接近apple原裝，LP7801系列芯片在5V常開時整個耳機倉<10uA的待機電流（含耳機，保護板），可以讓300mAH的電池待機超過30000小時，相當于可放置1250天，確保了新的TWS耳機到消費者手中時仍然有電開機。

LP780X系列

• TWS耳機倉

• 鋰電池系統充電/放電應用

LP7801系列

-----TWS超低功耗充電升壓單芯片，適用于常開型充電倉

LP7801系列選型表

方案優勢

• 高可靠性： 內置OVP,輸入端耐壓達40V，7V進入保護狀態

• 高精度可調充電： 支持10mA-1A以內充電電流可調 ，1mA關斷

• NTC功能： 國際Jeita標準溫度保護，多段電池溫度檢測

• 高效升壓： 同步升壓輸出5.1V,效率高達95%

• 超低功耗： 2uA的待機電流，使充電盒待機時間更久

• 支持霍爾： 帶EN使能，控制EN可完全關斷輸出

應用原理圖

應用實物圖

微源半導體作為世界領先的模擬芯片設計公司，針對現在關斷型的耳機倉需求，大家普遍存在左耳充滿電后插入右耳不充電的問題，微源半導體，發布了LP7802系列高耐壓、低功耗、多合一的單芯片。LP7802系列芯片是一款專為小容量鋰電池充電/放電應用設計的單芯片解決方案IC，集成了線性充電管理模塊、同步升壓放電、控制模塊、雙路獨立放電、負載識別、充放電指示等模塊，為TWS耳機提供了優質的解決方案，給廣大顧客提供了良好的用戶體驗。

LP7802/LP7804

-----TWS耳機倉雙通道獨立檢測五合一單芯片解決方案

方案優勢

• 狀態指示：顯示電量和左右耳狀態


• 狀態指示：4段電量指示燈（LP7804）


• 雙耳獨立充電：雙通道左右耳獨立識別、獨立充電


• 耳機充電更滿：通過外接電阻，可以設置放電截止電流，最小可以設定1mA


• 超低功耗：<20μA的待機電流，使充電盒待機時間更久


• 支持霍爾：帶EN使能，控制EN可完全關斷輸出


• 支持MCU通訊： MCU可以直接控制EN來實現與耳機的通訊(無需外接mos)


• 高效升壓：同步升壓輸出5V，效率高達95%


• 高可靠性：內置OVP，輸入端耐壓達30V


• 充電可調：30mA-1A以內充電電流可調，兼容不同電池容量充電


• NTC功能：電池溫度檢測，溫度過高停止充電，避免電池發生危險

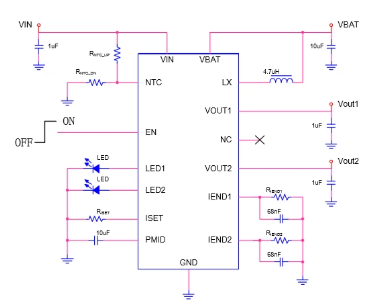

應用原理圖

應用實物圖

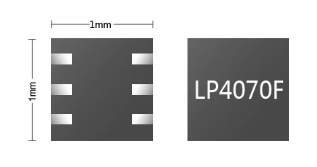

針對TWS耳機上的常見痛點，如何延長耳機使用時間（讓電池充的更滿）研發了耳機充電專用芯片LP4070F,其支持高精度1mA關斷電流，關斷轉燈后繼續給電池充電以達到100%充滿，可以將電池使用時間延長10%左右，采用1mm*1mm*0.5mm封裝，是全球最小最薄的充電芯片。

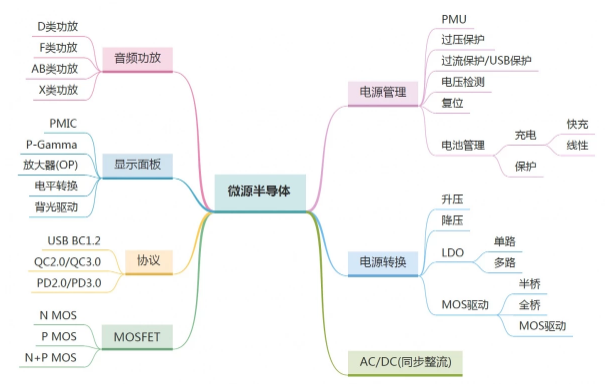

微源半導體專注為TWS耳機研發出多種專用芯片，如過壓保護，高精度過壓過流保護，內置防浪涌充電，高精度充電，超低功耗升壓，超高精度鋰電池保護等芯片，已經得到哈曼，骷髏頭，鐵三角，小米等國際一線品牌的大批量量產，微源半導體一直堅持做好電源管理芯片，一直堅持做大家用的起的好電源芯片為產品方向，皆在提升客戶的產品品質而全力以赴。

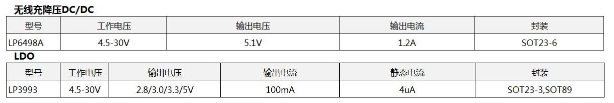

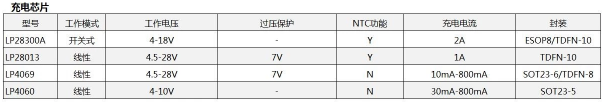

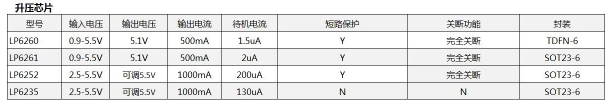

選型表

微源半導體是世界領先的模擬芯片設計公司，持續專注于電源管理芯片領域，分布在美國，中國臺灣，中國大陸的研發中心，分布在全球的銷售中心致力于為客戶提供完整的電源管理解決方案和技術服務。自成立以來，微源半導體快速地成為全球領先的電源管理方案提供商，有持續不斷的提升產品性能，降低產品成本，更加本地化的技術服務和極短的交貨周期服務于全球客戶。

更多產品信息及試用

請至在線留言中，告訴我們您所需要的產品和其他相關信息，我們會盡快將資料及產品發給您！
