順芯ADC：ES7242

順芯ADC：ES7242(圖1)

高性能立體聲音頻 ADC


ES7242特征

  • 高性能multi-bit delta-sigma音頻ADC

  • 100分貝的信噪比

  • -85 dB THD+N

  • 3個Vpp模擬輸入

  • 24位，8至200 kHz采樣頻率

  • I2S/PCM主或從模式數據接口

  • 支持TDM

  • 256/384Fs, USB 12/24 MHz和其他非標準音頻系統時鐘

  • 低功耗待機模式


應用場景

  • Soundbar

  • 音頻接口

  • 數字電視

  • A/V接收器

  • DVR

  • NVR

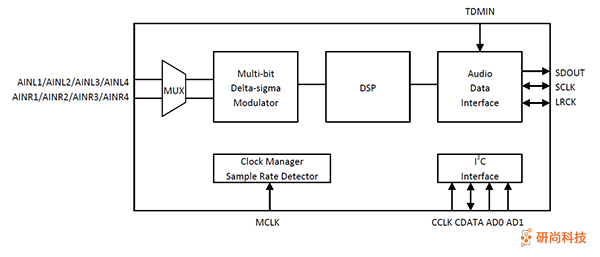

使用圖示

順芯ADC：ES7242(圖2)

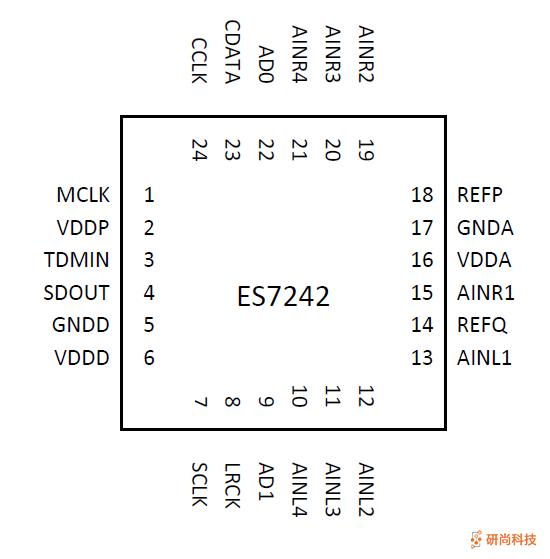

引腳和描述

順芯ADC：ES7242(圖3)

PIN NAMEPIN NUMBERI/ODESCRIPTION
CCLK, CDATA24, 23I/OI2C clock and data
AD0, AD122, 9II2C addresses
MCLK1IMaster clock
SCLK7I/OSerial data bit clock
LRCK8I/OSerial data left and right channel frame clock
TDMIN3ITDM data in
SDOUT4OSerial data output

AINL1, AINR1

AINL2, AINR2

AINL3, AINR3

AINL4, AINR4

13, 15

12, 19

11, 20

10, 21

IAnalog left and right inputs
VDDP2IPower supply for the digital input and output
VDDD/GNDD6, 5IDigital power supply
VDDA/GNDA16, 17IAnalog power supply
REFP18OFiltering capacitor connection
REFQ14OFiltering capacitor connection
