產品介紹：

FPM501C 指紋識別模塊是公司推出的最新產品，采用了 160*160 像素電容指紋傳感器和高性能的安全 MCU，內嵌完整的指紋識別算法和協議。具有指紋采集、指紋比對、搜索和模板存儲等功能。支持低 功耗手指檢測。安全 MCU 內置 RSA/ECC/DES/AES/SM1/SM2/SM3/SM4 等各種加密算法，可應用于安全領域以及電腦外設設備：指紋門鎖、指紋掛鎖、保險柜等。

1、一般說明：

• 工作電壓：DC 2.7-3.6V

• 待機電流（手指檢測）：5uA

• 工作電流（指紋采集）：30mA

• 上電啟動時間：≤80ms

• 圖像大?。?60*160 pixel

• 圖像分辨率：508 dpi

• 生成特征點時間：<500 ms

• 對比時間：平均300 ms

• 特征值大?。?12 bytes

• 模板大小：4096 bytes

• 存儲容量：100枚

• 安全特征：安全存儲，通信一次一密（需定制開發）

• 認假率（FAR）：≤0.001%

• 拒真率（FRR）：≤2%

• 通信接口：UART（3.3V TTL 電平），默認115200 bps

• 工作溫度：-20℃ ～ +70℃

• 存儲溫度：-40℃ ～ +85℃

• 工作濕度：40% ～ 85% （無凝露）

• 存儲濕度：<85%（無凝露）

2、應用領域

• 指紋門鎖

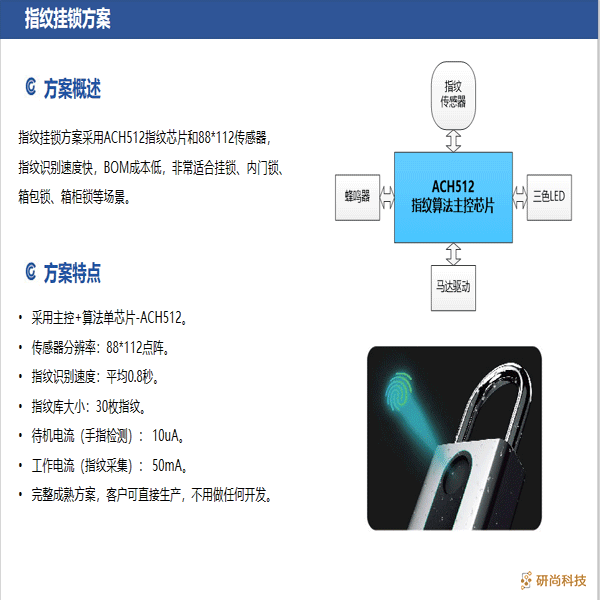

• 指紋掛鎖

• 保險箱柜

• 指紋考勤機

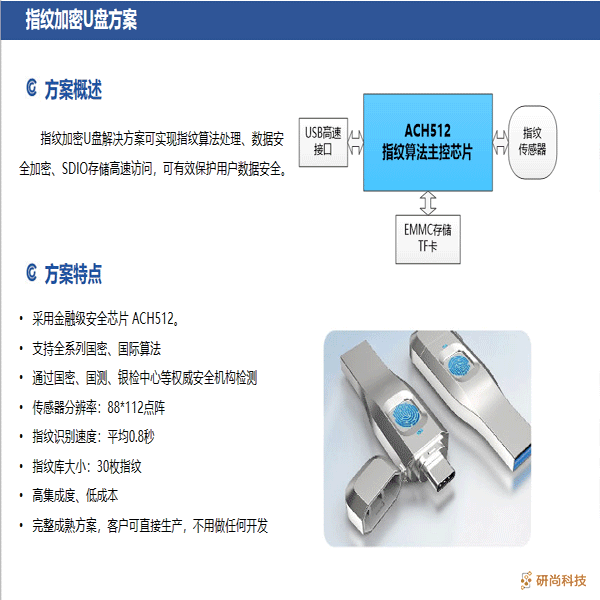

• 指紋U盤

3、方案介紹

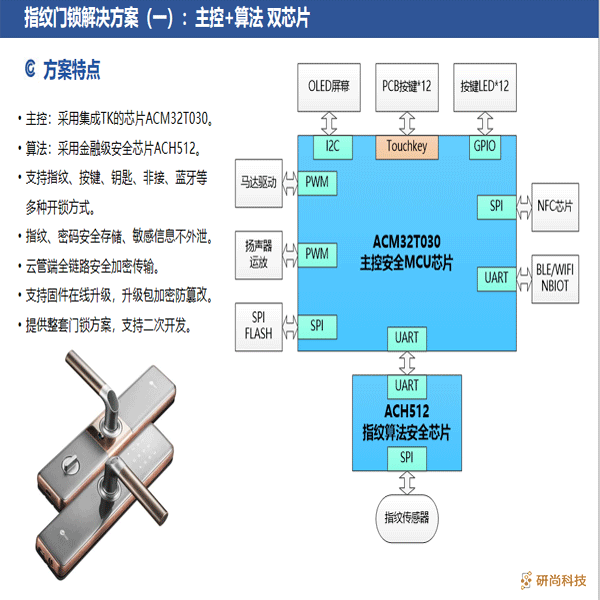

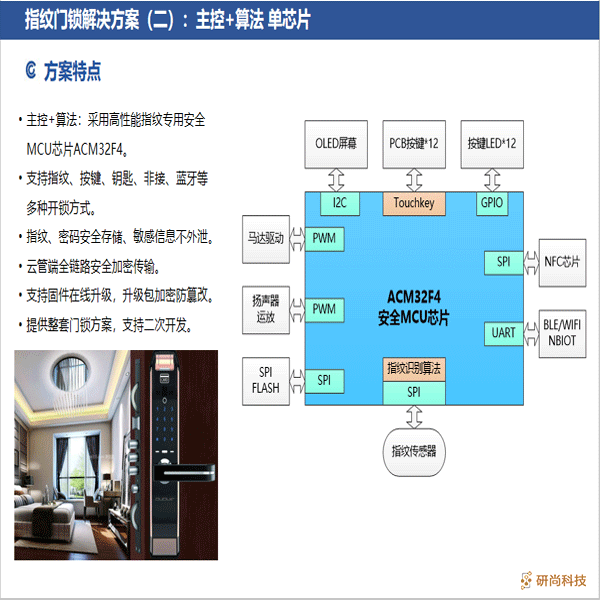

3.1  ACH512安全算法芯片、ACM32FP4三合一（主控+TK+算法）鎖控芯片

產品概述

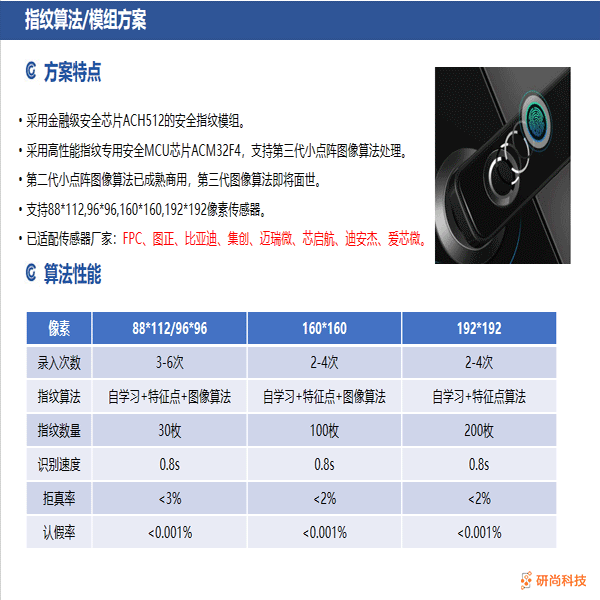

ACH512、ACM32FP4芯片是上海航芯研制的高性能SOC芯片，采用高性能ARM內核，廣泛應用于指紋模組、指紋門鎖、指紋掛鎖、指紋U盤等領域。

主要資源

4、硬件接口

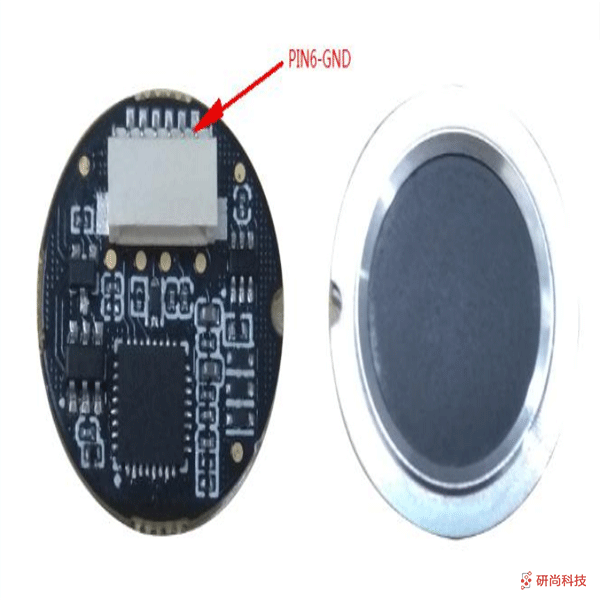

4.1 外部接口尺寸圖

模塊尺寸：直徑 19mm。連接器:SH1.0-6P 臥貼。

4.2 硬件連接

模塊的 RX 與上位機的 TX 相連，模塊的 TX 與上位機的 RX 相連，IRQ 信號可與上位機的中斷口或 IO 口相連。為了降低系統待機功耗,當上位機需要使用指紋模塊時，再給指紋模塊主電源上電，這時指紋模塊上電運行，完成上位機發送的相應指令。當上位機不需要使用指紋模塊時，可以斷開指紋模塊主電源。

上位機在待機時，為了保持對手指觸摸進行檢測，觸摸電源需要一直供電，觸摸電源功耗小于 5uA。 沒有手指觸摸時，觸摸感應信號輸出低電平；當有手指觸摸時，觸摸感應信號輸出高電平。上位機檢測到 觸摸感應信號后，給指紋模塊供電，指紋模塊開始工作。指紋模塊主電源上電期間，觸摸感應信號無效。

四、算法授權

指紋算法必須要獲得廠家授權才可以使用

• 授權碼下載步驟：

• 讀取授權因子。

• 通過在線或離線把授權因子提交廠家，廠家會提供授權碼。

• 下載授權碼。

• 存儲授權碼。

• 驗證授權碼是否有效。
