ATO-SLC NAND FLASH-AFND1G08U3-1Gbit(128M×8Bit）

功能概要

電源

• 3.3V器件（AFND1G08U3）2.7V?3.6V

組織

• 存儲單元陣列：（128M + 4M）x 8位

• 數據寄存器：（2048 + 64）x 8位

自動編程和擦除

• 頁面程序：（2048 + 64）x 8位

• 塊擦除：（128K + 4K）x 8位= 64頁

頁面讀取操作

• 頁面大?。海?048 + 64）x 8位

• 隨機存取：25us（最大）

• 串行頁面訪問：25ns（最?。?/p>

快速寫周期

• 編程時間：200us（Typ。）

• 塊擦除時間：2ms（Typ。）CopyBack PROGRAM Operation

• 快速頁面復制，無需外部緩沖

狀態寄存器

• 正常狀態寄存器（讀/編程/擦除）

安全功能

• OTP區域，16KB（8頁）

硬件數據保護

• 電源轉換期間編程/擦除被鎖定

數據的完整性

• 耐用性：100K編程/擦除周期（具有1bit / 528byte ECC）

• 數據保留期：10年

包

• AFND1G08U3：無鉛封裝

• 48pin TSOP（12 x 20 / 0.5毫米間距

• 48球FBGA：9.0 x 9.0 x 1.0mm

• 48球FBGA：6.5 x 8.0 x 1.0mm

工作溫度

• 商業：0°C?70°C

• 工業溫度：40°C?85°C

一般說明

AFND1G08U3是1G位，具有32Mbit的備用容量。該器件采用3.3V電源供電。其NAND單元為固態海量存儲市場提供了最具成本效益的解決方案。存儲器分為可獨立擦除的塊，因此可以在擦除舊數據的同時保留有效數據。該器件包含1024個塊，由64頁組成，由16個串聯閃存單元的兩個NAND結構組成?？梢栽?048字節上以典型200us的速度執行編程操作，在128K字節塊上以2ms的典型時間執行擦除操作。頁面中的數據可以每個字節25ns的循環時間讀取。I / O引腳用作地址和數據輸入/輸出以及命令輸入的端口。使用/ CE，/ WE，ALE和CLE輸入引腳同步引入命令，數據和地址。每次操作期間，輸出引腳R / B（漏極開路緩沖器）發出信號以指示設備狀態。在具有多個存儲器的系統中，R / B引腳可以全部連接在一起以提供全局狀態信號。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。通過為ECC（錯誤校正碼）提供實時映射輸出算法，即使是寫密集型系統也可以利用AFND1G08U3擴展的100K編程/擦除周期可靠性。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。通過為ECC（錯誤校正碼）提供實時映射輸出算法，即使是寫密集型系統也可以利用AFND1G08U3擴展的100K編程/擦除周期可靠性。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。通過為ECC（錯誤校正碼）提供實時映射輸出算法，即使是寫密集型系統也可以利用AFND1G08U3擴展的100K編程/擦除周期可靠性。

該芯片可以提供/ CE無關功能。該功能允許微控制器從NAND閃存設備直接下載代碼，因?yàn)? CE轉換不會停止讀取操作。

回寫功能可以優化缺陷塊管理：當頁面編程操作失敗時，可以將數據直接編程在同一數組部分內的另一個頁面中，而無需耗時的串行數據插入階段。此外，該設備還包括其他功能，例如OTP區域，阻止機制。

AFND1G08U3是大型非易失性存儲應用（例如固態文件存儲和其他需要非易失性的便攜式應用）的最佳解決方案。

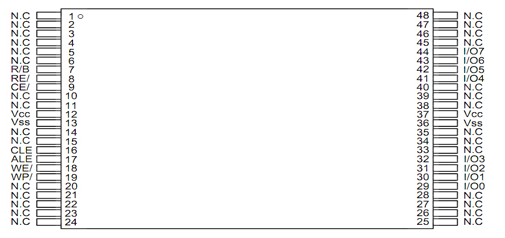

引腳配置（TSOP1）

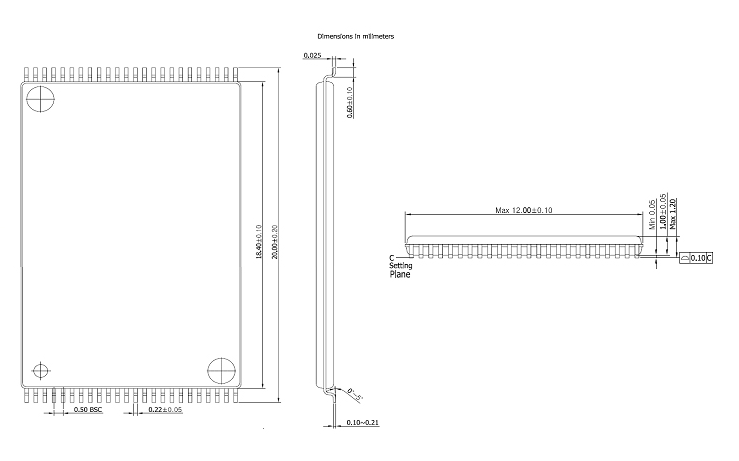

封裝尺寸

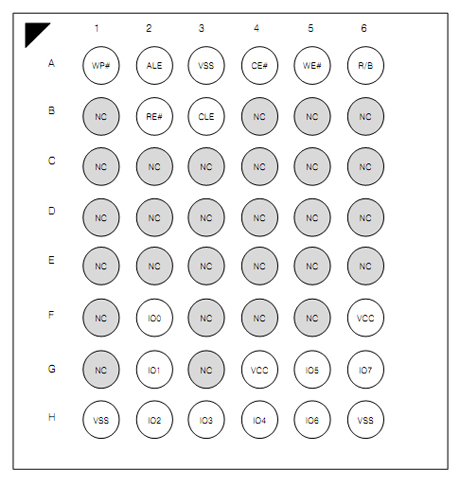

引腳配置（48ball-FBGA）

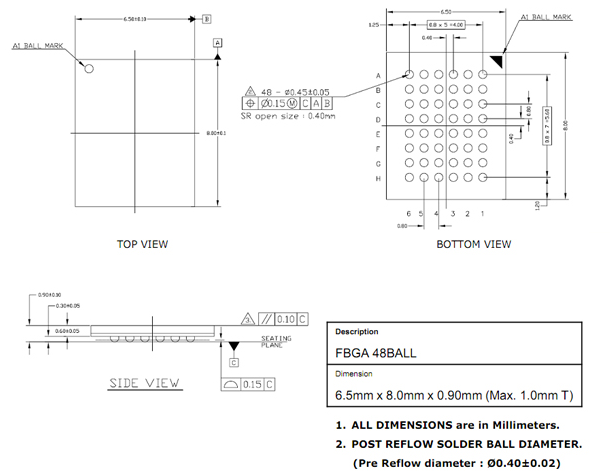

封裝外形圖（48ball-FBGA 6.5x8mm）

引腳說明

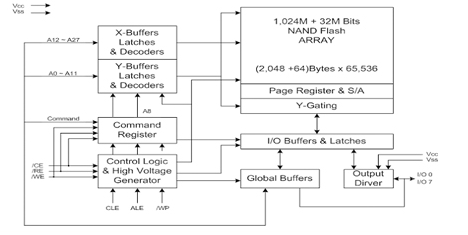

AFND1G08U3功能框圖

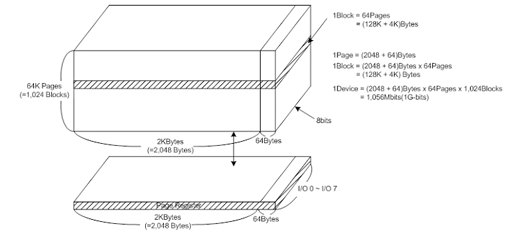

AFND1G08U3陣列組織
