ATO-SPI NAND FLASH-ATO25D1GA-1Gbit 3.3v

產品功能（一般）

串行外設接口

• 模式0和模式3

標準，四路SPI

• 標準SPI：SCLK，CS＃，SI，SO

• 四路SPI：SCLK，CS＃，SIO0，SIO1，SIO2 / W＃，SIO3 / Hold＃

單電源供電

• 全電壓范圍：2.7V至3.6V的讀取，擦除和編程操作

組織

• 存儲單元陣列：（128M + 4M）x字節

• 數據寄存器：（2048 + 64）x字節

自動編程和擦除

• 頁面程序：（2048 + 64）x字節

• 塊擦除：（128K + 4K）x字節= 64頁

頁面讀取操作

• 頁面大?。海?048 + 64）字節

• 頁面讀?。▎卧嚵械巾撁婢彌_區）：25us（最大）

• 串行頁面訪問：104MHz，133MHz（CL = 15pF）

快速寫周期

• 編程時間：200us（Typ。）

• 塊擦除時間：2ms（典型值）

電子識別

• JEDEC標準1字節制造商ID和1字節設備ID復制返回程序操作

• 快速頁面復制，無需外部緩沖

安全功能

• OTP區域，16K字節（8頁）

硬件數據保護

• 編程/擦除在電源轉換期間被鎖定。

• W＃引腳與狀態寄存器位配合使用，以保護指定的存儲區。狀態寄存器中的狀態寄存器塊保護位（BP2，BP1，BP0）將部分存儲器配置為只讀

數據的完整性

• 耐久性：100K編程/擦除周期

• 數據保留期：10年

錯誤管理

• 內部ECC代碼生成

• 1bit / 528byte ECC，1NOP / 528byte

封裝

• 8pad 8x6 WSON

• 16pin SOIC 3億

一般說明

ATO25D1GA是1G位，具有32Mbit的備用容量。該器件采用3.3V電源供電。其NAND單元為固態海量存儲市場提供了最具成本效益的解決方案。存儲器分為可獨立擦除的塊，因此可以在擦除舊數據的同時保留有效數據。該器件包含1024個塊，由64頁組成，由32個串聯的閃存單元的兩個NAND結構組成?？梢栽?048字節上以典型200us的速度執行編程操作，在128K字節塊上以2ms的典型時間執行擦除操作。頁面中的數據可以每個字節25ns的循環時間讀取。片上寫控制可自動執行所有編程和擦除功能，包括在需要時進行脈沖重復以及內部驗證和數據余量處理。

ATO25D1GA具有串行外設接口和軟件協議，可在單I / O模式下在簡單的3線總線上運行。這三個信號是時鐘輸入（SCLK），串行數據輸入（SI）和串行數據輸出（SO）。通過CS＃輸入啟用對設備的串行訪問。當處于四個I / O讀取模式時，SI引腳，SO引腳，WP＃引腳和HOLD＃引腳變?yōu)镾IO0引腳，SIO1引腳，SIO2引腳和SIO3引腳，用于地址/虛擬位輸入和數據輸出?；貙懝δ芸梢詢?yōu)化缺陷塊管理：當頁面編程操作失敗時，可以將數據直接編程在同一數組部分內的另一個頁面中，而無需耗時的串行數據插入階段。

發出編程/擦除命令后，將執行自動編程/擦除算法，以編程/擦除并驗證指定的頁面或扇區/塊位置。一次最多可以編程2 KB?？梢砸?28KB擦除的組擦除頁面。為了給用戶提供方便的接口，其中包括一個狀態寄存器以指示芯片的狀態。可以通過OIP位發出狀態讀取命令以檢測編程的完成狀態或擦除操作。高級安全功能增強了保護和安全功能，請參閱安全功能部分以了解更多詳細信息。

ATO25D1GA通過16KB（8頁）安全OTP支持JEDEC標準制造商和設備識別。

邏輯圖

信號名稱

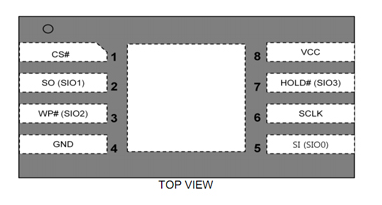

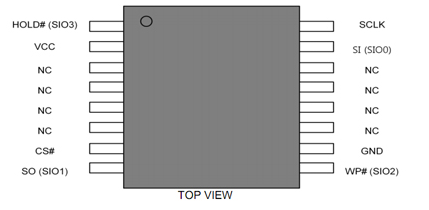

焊盤

信號說明

串行數據輸出（SO）-SIO1

此輸出信號用于將數據串行傳輸出設備。在所有讀取模式下，數據在串行時鐘（SCLK）的下降沿移出。另外，當器件處于四線模式時，此引腳（SO）用于SIO1

串行數據輸入（SI）-SIO0

此輸入信號用于將數據串行傳輸?shù)皆O(shè)備中。它接收指令，地址和要編程的數據。值在串行時鐘（SCLK）的上升沿鎖存。此外，當器件處于四線模式時，此引腳（SI）用于SIO0

串行時鐘（SCLK）

此輸入信號提供串行接口的時序。串行數據輸入（SI）上存在的指令，地址或數據在串行時鐘（SCLK）的上升沿被鎖存。串行數據輸出（SO）上的數據在串行時鐘（SCLK）的下降沿之后發生變化。

片選（CS＃）

當此輸入信號為高電平時，該設備被取消選擇，并且串行數據輸出引腳處于高阻態。除非正在進行內部編程，擦除或?qū)懭霠顟B(tài)寄存器循環，否則器件將處于待機模式（這不是深度掉電模式）。將芯片驅動選擇為低（CS＃）使能該設備，使其處于有功功率模式。

上電后，在開始任何指令之前，都需要片選（CS＃）的下降沿。

Hold（HOLD＃）-SIO3

Hold（HOLD＃）信號用于暫停與設備的任何串行通信，而無需取消選擇設備。

在保持條件期間，串行數據輸出（SO）為高阻抗，而串行數據輸入（SI）和串行時鐘（SCLK）不在乎。

要啟動保持條件，必須在片選（CS＃）驅動為低電平的情況下選擇器件。同樣，當狀態寄存器的QE位設置為“高”時，Hold＃功能不可用，該引腳在四模式下用于SIO3。

寫保護（W＃）-SIO2

此輸入信號的主要目的是凍結受編程或擦除指令保護的內存區域的大?。ㄓ蔂顟B(tài)的BP2，BP1和BP0位中的值指定）寄存器）。

像Hold＃引腳一樣，當狀態寄存器的QE位設置為“高”時，W＃功能也將不可用，并且該引腳在四模式下用于SIO2。

內存組織

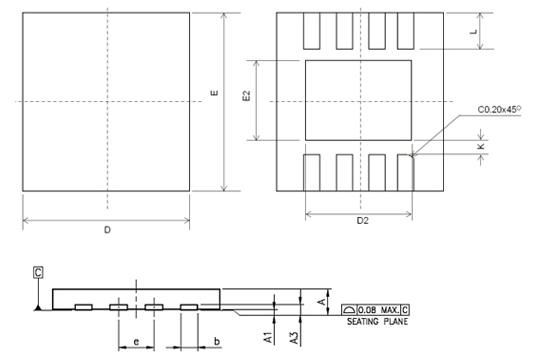

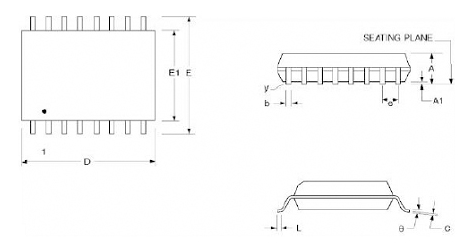

機械封裝
