24位I2S音頻DAC, 2 Vrms輸出 DAC
ES7154描述
ES7154是一個低成本的14引腳立體聲數字模擬轉換器。ES7154可以接受長達24位字長的I2S串行音頻數據格式。采用先進的multi-bit Δ-Σ調制技術，將數據轉換成雙通道模擬輸出。multi-bit Δ-Σ調制器使得器件對時鐘抖動的靈敏度非常低，低噪音輸出。該器件集成了一個電荷泵，從5V電源產生負電源，從而提供以地為中心的2 Vrms模擬輸出。
特征
102分貝信噪比
-85分貝 THD + N
高達100 kHz采樣頻率
I2S音頻數據格式，16-24位
單電源4V ~ 5.25V
支持非標準音頻時鐘，如25 MHz或26 MHz
應用場景
OTT
機頂盒
數字電視
DVD播放器

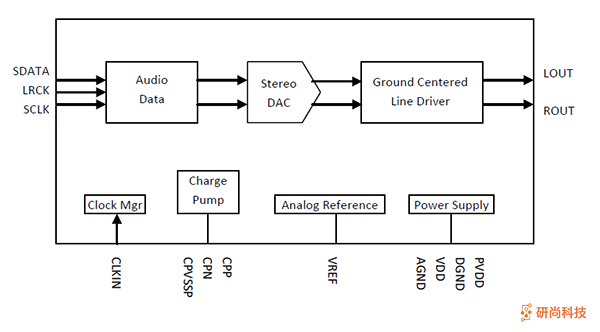

使用圖示

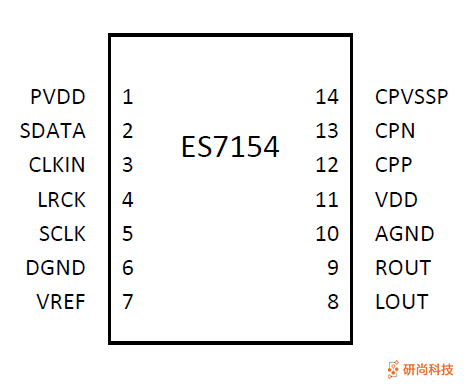

引腳和描述
| PIN | NAME | Input or Output | DESCRIPTION |
| 1 | PVDD | Supply | Digital IO supply |
| 2 | SDATA | I | Audio data |
| 3 | CLKIN | I | Master clock |
| 4 | LRCK | I | Audio data left and right clock |
| 5 | SCLK | I | Audio data bit clock |
| 6 | DGND | Supply | Digital ground |
| 7 | VREF | Decoupling capacitor | |
| 8 | LOUT | O | Left analog output |
| 9 | ROUT | O | Right analog output |
| 10 | AGND | Supply | Analog ground |
| 11 | VDD | Supply | Power supply |
| 12 | CPP | Charge pump capacitor top | |
| 13 | CPN | Charge pump capacitor bottom | |
| 14 | CPVSSP | Charge pump filtering |
