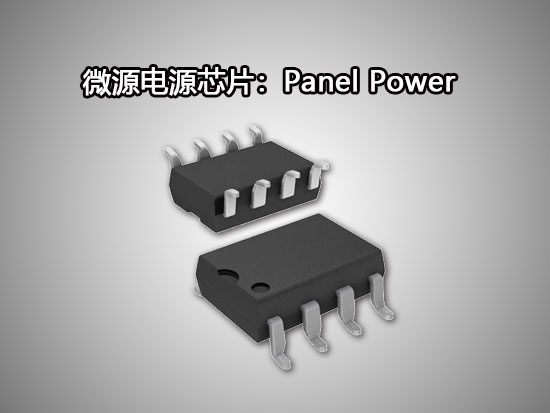

LP6280-Panel Power（面板電源）

輸入電壓（V）：2.5-5.5

輸出電壓（V）：±4-6

開關頻率：1200K

效率：95

開關電流限制（mA）：-

特性：TFT LCD的偏置電源；具有0.1V步進的可編程輸出電壓

封裝：WLCSP-15

雙通道輸出LCD偏置電源

一般說明

LP6280升壓轉換器旨在為正/負輸出電源驅動器應用提供偏置電壓。它具有2.5V至5.5V的寬輸入電壓范圍，輸出電流高達120mA。LP6280是一款高效同步升壓轉換器，它基于電流模式拓撲，固定頻率來調節(jié)輸出電壓。其他功能包括欠壓鎖定（UVLO），內部軟啟動，電流限制保護，熱關斷保護。LP6280采用節(jié)省空間的WLCSP 15球（0.4mm間距）封裝。

應用領域

• LCD TFT LCD智能手機和平板電腦

• Brand白色品牌MID

• DAC電源

• OLED顯示器

特征

• 2.5V至5.5V輸入電源電壓范圍

• 輸出電流高達120mA

• 效率高達85％

• 可編程輸出電壓

• VOP輸出電壓：4V至6V（0.1V步進）

• VON輸出電壓：-4V至-6V（以0.1V為步長）

• ENP / ENN開機順序控制。

• 內置軟啟動

• 過流保護

• 過熱保護

• WLCSP 15球（1.4mm x 2.3mm）封裝

• 符合RoHS標準且無鹵素

• 無鉛封裝
