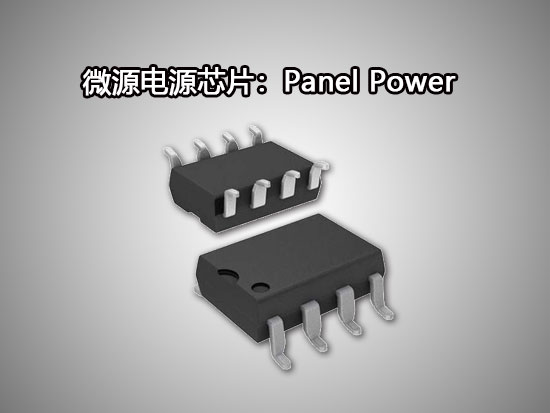

LP3100-Panel Power（面板電源）

輸入電壓（V）：2.8-4.8

輸出電壓（V）：±5.5-5.9

開關頻率：300K

效率：-

開關電流極限（mA）：±40mA

特性：小尺寸，大電流，OTP，OCP

封裝：TDFN-12

TFT LCD面板的雙通道電荷泵電源解決方案

一般說明

LP3100 DC / DC轉換器集成了兩個低噪聲，高效電荷泵，用于雙路輸出，其中包括一個反相輸出和一個升壓輸出。該器件的工作電壓范圍為2.5V至4.8V，并提供了兩倍于輸入電壓的升壓輸出電壓（VP）。負反相輸出（VN）從正輸出VP轉換為-1xinvert。LP3100采用小型TDFN-12引腳封裝，具有底部裸露的散熱墊，以提供最佳的散熱效果。小封裝尺寸和少量外部零件使該器件非常適合移動產品的TFT LCD應用。該器件的額定工作溫度范圍為–40℃至+ 85℃。

應用領域

• 移動設備、智能手機

• 便攜式媒體播放器/ MP3播放器

• 蜂窩智能手機

• LCD偏置電源

特征

• 2.5V至4.8V輸入電源電壓范圍

• 用于正電壓的自適應1.5x / 2x模式切換和用于負電壓的-1x模式切換

• VP輸出范圍：5.4V至5.9V

• VN輸出范圍：-5.4V至-5.9V
  大電流輸出：

• Vin = 2.8V，Iout =±40mA;

• Vin = 3.3V，Iout =±60mA;

• 內置上電順序


• TDFN-12 1.5mmX2.4mm封裝
