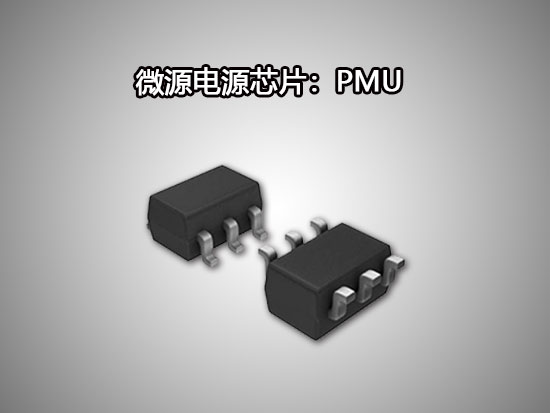

LP78071-PMIC（電源管理單元）

充電電流（mA）：1000

輸入電壓（V）：3.9-7.0

輸出電流（mA）：3000

輸入電壓（V）：96

靜態電流（mA）：550K

特點：充電升壓組合、小體積、同步升壓、二極管、OCP、OTP.OVP

封裝：TDFN-10 / ESOP8

1.2A充電+ 1.2A同步升壓PMIC

一般說明

LP78071是一款PMIC，具有1ch充電器和1ch同步Boost轉換器，采用TDFN-10封裝。它的充電器是用于單節鋰離子電池的完整恒流恒壓線性充電器。此外，LP78071專為在USB電源規范內工作而設計。

由于采用了內部MOSFET架構，因此不需要外部檢測電阻，也不需要隔離二極管。

熱反饋調節充電電流，以限制大功率工作或高環境溫度下的芯片溫度。

充電電壓固定為4.2V，充電電流可以通過一個電阻從外部設定ISET。達到最終浮動電壓后，當充電電流降至ISET設定值的1/10時，充電器會自動終止充電周期。卸下輸入電源（壁式適配器或USB電源）后，LP78071自動進入低電流狀態，使電池的漏電流降至4μA以下。其他功能包括充電電流監控器，欠壓鎖定，自動充電和狀態引腳，用于指示充電終止和輸入電壓的存在。

升壓轉換器是同步電流模式升壓DC-DC轉換器。其具有內置2.3A電流功率MOSFET的PWM電路使該轉換器具有高功率效率?？蛇x的高開關頻率可實現更快的環路響應，并以低噪聲輸出輕松進行濾波。同相輸入及其誤差放大器連接到內部900mV精密基準電壓。將電池的漏電流降至4μA以下。

其他功能包括充電電流監控器，欠壓鎖定，自動充電和狀態引腳，用于指示充電終止和輸入電壓的存在。升壓轉換器是同步電流模式升壓DC-DC轉換器。其具有內置2.3A電流功率MOSFET的PWM電路使該轉換器具有高功率效率。可選的高開關頻率可實現更快的環路響應，并以低噪聲輸出輕松進行濾波。同相輸入及其誤差放大器連接到內部900mV精密基準電壓。將電池的漏電流降至4μA以下。

其他功能包括充電電流監控器，欠壓鎖定，自動充電和狀態引腳，用于指示充電終止和輸入電壓的存在。升壓轉換器是同步電流模式升壓DC-DC轉換器。其具有內置2.3A電流功率MOSFET的PWM電路使該轉換器具有高功率效率?？蛇x的高開關頻率可實現更快的環路響應，并以低噪聲輸出輕松進行濾波。同相輸入及其誤差放大器連接到內部900mV精密基準電壓。升壓轉換器是同步電流模式升壓DC-DC轉換器。其具有內置2.3A電流功率MOSFET的PWM電路使該轉換器具有高功率效率?？蛇x的高開關頻率可實現更快的環路響應，并以低噪聲輸出輕松進行濾波。同相輸入及其誤差放大器連接到內部900mV精密基準電壓。

升壓轉換器是同步電流模式升壓DC-DC轉換器。其具有內置2.3A電流功率MOSFET的PWM電路使該轉換器具有高功率效率?？蛇x的高開關頻率可實現更快的環路響應，并以低噪聲輸出輕松進行濾波。同相輸入及其誤差放大器連接到內部900mV精密基準電壓。

應用領域

• MID / Pad

• 充電寶

• 手機

• 藍牙應用


特征

充電器：

可編程充電電流高達1200mA

無需MOSFET，檢測電阻或隔離二極管

具有熱調節功能的恒定電流/恒定電壓操作可最大化充電速率，而不會產生過熱風險

關斷狀態下， 通過USB端口直接為8μA電源電流直接為單節鋰離子電池充電

LED或系統接口的漏極充電電流熱調節狀態輸出

促進：

1.2A輸出電流同步升壓轉換器

600KHz固定頻率切換

高導通電流：2.3A

低RDS（ON）集成功率MOSFET

效率為96％

內置OVP，OTP，OCP，軟星

TDFN-10封裝中的可用功耗

符合RoHS標準且100％無鉛（Pb）
