根據汽車工業協會數據，2021年汽車產銷雙雙超過2600萬輛，汽車消費市場巨大，汽車時代已經到來。汽車無線接入技術得到更為廣泛的支持，RKE/PKE技術給人們的汽車使用帶來了更大的方便與便捷。

RKE與PKE

一、RKE：

鑰匙端按下鑰匙上的按鈕，發出包含對應命令信息的信號，這樣將喚醒RKE鑰匙扣內部的CPU，CPU則發送數據流到射頻(RF)發射機。數據流通常是64到128位長，包括一個前置位、一個命令碼和一個滾動碼。數據流通常以2KHz到20KHz的速率發送。調制方式為幅度鍵控(ASK)，主要目的是為延長鑰匙扣的電池壽命。汽車端接收到點波信號后，經控制模塊BCM認證后實現開/關鎖動作。

二、PKE：

PKE技術，即passive keyless entry，在RKE基礎上增加RFID工作方式，由車鑰匙和車載控制組成，車鑰匙進入指定范圍內，車鑰匙接收到車載模塊的感應信號并發射應答信號，通過識別判斷是否是合法授權駕駛者進行自動開門。

方案特點

• 有效觸發距離為4~5m；

• 具有智能雙向通信系統，無需人工干預；

• SI3933可在125KHz和UHF(可選315/433/868MHz)頻率下工作；

• 可pin對pin替換AS3933，功能沒有區別，軟硬件兼容。




芯片介紹

動能世紀的SI3933是一款三通道的低功耗ASK接收機，可用于檢測15KHz-150KHz低頻載波頻率的數字信號，并產生喚醒信號。內部集成的校驗器用于檢測16位或32位曼徹斯特編碼的喚醒向量，且支持兩次重復的向量校驗。

SI3933可以使用一個、兩個或者三個通道工作，每個通道都具有頻率檢測功能和數字 RSSI計算功能。通道的靈敏度可調，從而實現更長的通信距離，并且適應噪聲環境下工作。

SI3933具有內部時鐘產生器，可選擇使用晶體振蕩器或者RC振蕩器。用戶也可以選擇使用外部時鐘。

SI3933支持可編程的數據速率和帶時鐘恢復的曼徹斯特解碼。自動調諧功能確保了芯片與所需載波頻率的完美匹配，極大地簡化了天線調諧。

應用領域

• 有源RFID標簽

• 高價值資產跟蹤

• 門禁管理系統

• 實時定位系統

• 無線傳感器網絡

• 操作員識別

• 訪問控制

• 遠程無鑰匙進入

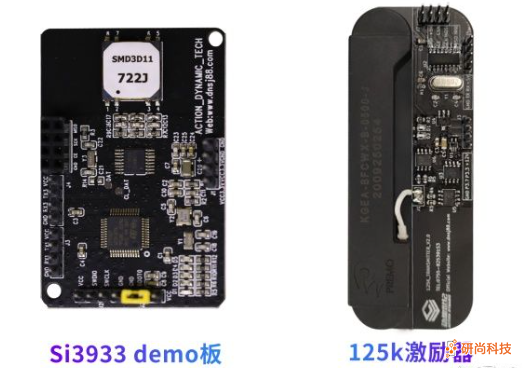

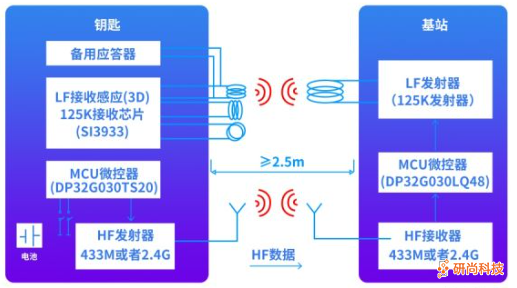

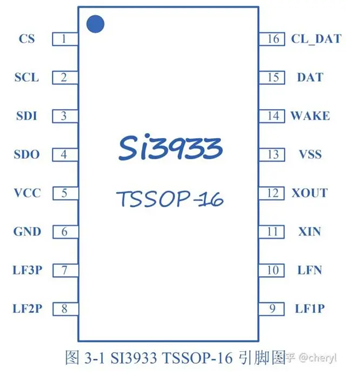

相關圖示
