LDO(Low Dropout Regulator)是應用較為廣泛的一種小功率降壓穩壓電源芯片，具有輸出電壓對輸入電壓或負載變化反應迅速，輸出電壓紋波和噪聲較低，外圍電路簡單，體積小，價格低等優點。

工程師在選擇LDO時通常會按照實際應用需求，根據輸入輸出電壓，最大輸出電流，輸入輸出壓差，電源抑制比(PSRR)，輸出噪聲，負載調整率，線性調整率，靜態電流等參數，選擇適合其應用，且性價比較高的產品。

LDO 產品概述

根據工程師在LDO選型中幾個典型的考慮方向：通用、低功耗、低噪聲這三類需求，我們在微源眾多的LDO中挑選若干典型明星產品如下圖所示。

• 最通用：通用類型的LDO適用范圍極廣，適合對功耗及噪聲無特殊要求的應用中。

• 最低功耗：超低功耗系列產品中的最低靜態電流<1uA，且針對一些高串?dāng)?shù)電池類應用場景所要求的既具有寬電壓輸入，又兼具低靜態電流的特點，提供輸入電壓高達40V，且同時靜態電流僅為1.7uA的產品，非常適合各類電池供電或其它各種對低功耗要求較高的應用。

• 最低噪聲：超低噪聲產品輸出噪聲低至10uVRMS，可以滿足各類對噪聲敏感的應用的供電需求，如各種安防，筆記本及車載攝像頭。

最通用LDO

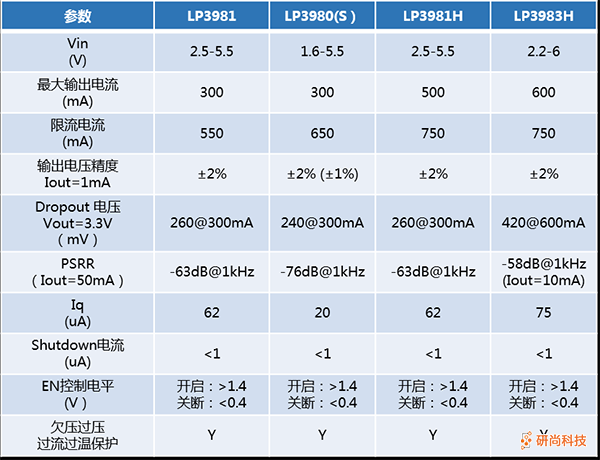

LP3980是微源通用LDO中性能最均衡，應用最廣泛的經典產品之一，其較高的PSRR，較低的靜態電流(20uA)，和較低的low dropout電壓可以滿足其在絕大部分應用中作為二級電源，或在電池供電類應用中使用。相比此系列產品中普遍的±2%輸出精度的性能指標，其子系列 - LP3980S則提升了輸出精度至±1%，可滿足一些客戶的特殊高輸出電壓精度要求。

LP3981則是通用系列產品中性價比最高的一款，盡管其在PSRR和靜態電流指標上略遜于LP3980，但憑借其性價比的優勢，完整的可選輸出電壓點和封裝讓客戶在對功耗和PSRR要求不高的應用中可靈活選擇并有效控制成本。其大電流版本LP3981H可做到最大輸出電流500mA，滿足客戶大電流供電的需求。

此通用系列LDO，可提供多種封裝，和豐富的固定輸出電壓點，及可調版本供靈活使用。

最低功耗LDO

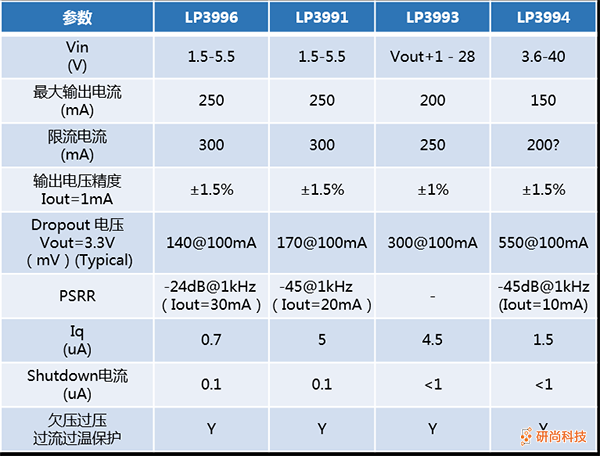

對于目前越來越多采用電池供電的應用，如可穿戴，手持電動工具等產品來說，LDO的靜態功耗是選型時極為需要關注的參數。隨著微源最新的低功耗寬壓輸入LDO LP3994的發布，微源形成了較為完整的低功耗LDO系列產品。

LP3996低功耗LDO產品系列中靜態電流最低的產品，Iq僅0.7uA。LP3991則是在超低功耗的LP3996的基礎上進一步優化了其PSRR等參數。這兩款產品都非常適用于可穿戴或者功耗要求高又空間較為有限的應用。

LP3994則是在去年發布的LP3993寬壓輸入低功耗LDO的基礎上，又有了一定程度的性能提升。LP3994的輸入電壓可達40V，且靜態電流只有1.5uA，非常適合于一些多串?dāng)?shù)鋰電池包類型供電的應用。

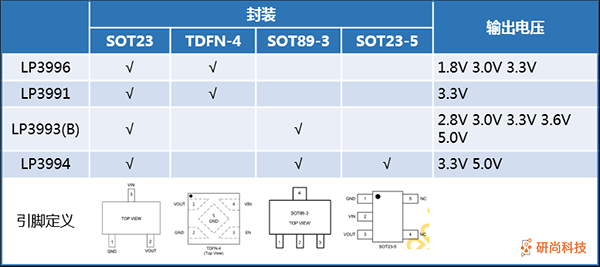

 超低功耗系列LDO既有TDFN-4 1*1的小封裝滿足可穿戴空間限制的要求，也有更加通用的兼容性極好的各種其它常用封裝滿足客戶各種類型的替換要求。

最低噪聲LDO

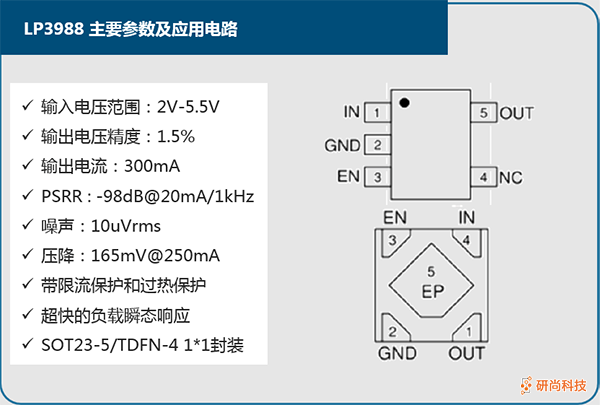

LP3988是微源推出的超高性能，低噪聲，射頻級LDO，非常適合于高清攝像頭一類的應用。在一級DCDC將高壓轉換為低壓后，將LP3988作為第二級用來降壓后供電給終端器件 - Sensor。

LDO雖簡單卻也應該根據應用的實際需求選擇最合適的產品：

• 用于交流電源電壓或者負載變化的場景：在此場景中可以利用LDO抑制紋波電壓，消除電源產生的交流噪聲。這類場景用戶可能需要更多考慮PSRR的性能。

• 對于一些電池包類的應用，LDO會比常規的線性穩壓器(如7805)具有更低的壓差。當電池接近放電完畢的情況下，可以保證在較低電池電壓的情況下仍然保證輸出電壓穩定。這類場景，用戶可能就需要更多考慮功耗，低壓差等參數。

總之，用戶需要根據自己的實際需求，選擇合適的產品，才能設計出既經濟又有優良性能的產品。
