我愛音頻網近期拆解了一款HolyHigh圣高 ET2真無線藍牙耳機，據了解這是一個專門從事智能音頻產品和可穿戴設備的品牌，其產品主要面向海外市場?？此破涿膊粨P(yáng)的一款TWS產品，沒想到拆開后其耳機和充電盒的電路集成度都非常高，充電盒更是靠微源半導體的LP7802A一顆芯片就搞定了，下面來深入了解學習一下吧~

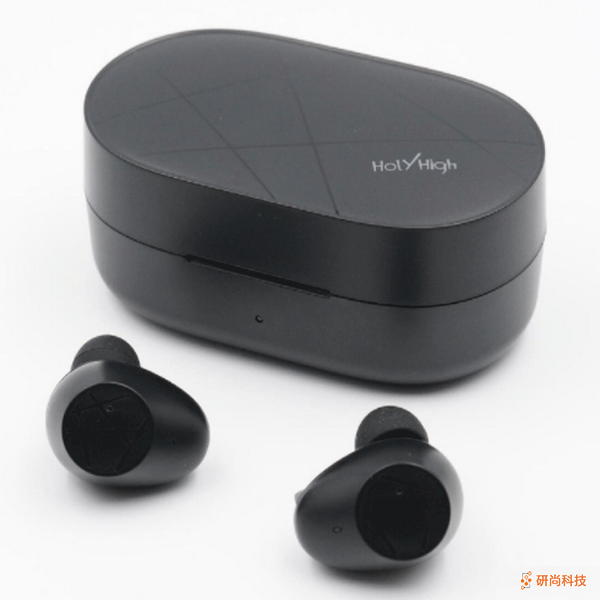

HolyHigh ET2真無線藍牙耳機和充電盒。

充電盒結構展示，電池位于充電盒底部，粘貼在主板上，主板則通過螺絲固定。

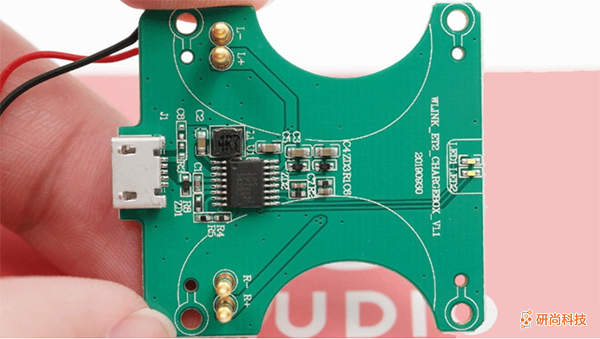

主板電路正面展示，充電盒采用Micro-USB 接口輸入電源，中間部分是微源LP7802A芯片和相關電路，負責充電盒的電源管理，把輸入電流降

壓給內置電池充電，也可以把電池輸出的電流升壓為耳機和指示燈供電，電路精簡，集成度很高。

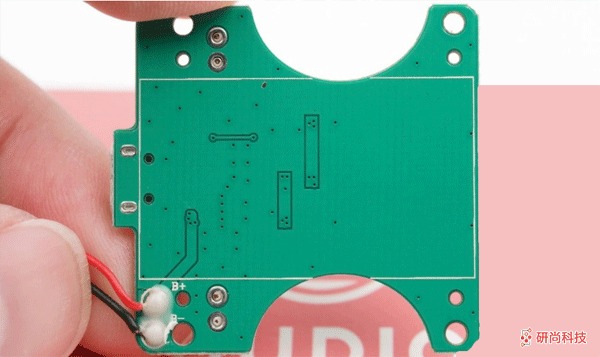

主板背面沒有其他元器件。

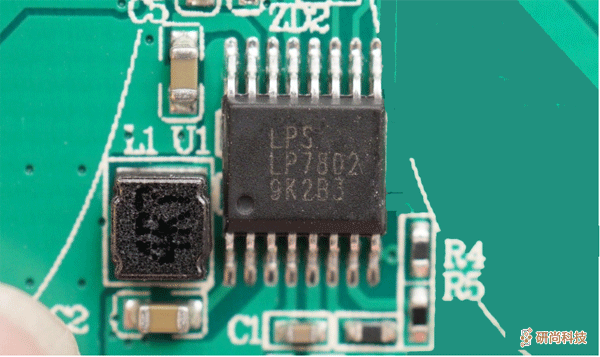

充電盒主控芯片來自LPS微源半導體，型號LP7802A，是一款支持1A線性充電、同步整流升壓放電、負載識別、控制、狀態指示、雙通道獨立放電功能的六合一單芯片解決方案。

微源LP7802A是一款支持雙通道充電狀態獨立輸出，六合一充電倉專用芯片，輸入端內置符合車規級標準的30V 過壓保護，待機功耗低至23uA，支持霍爾開關，充滿截止電流可調至1mA，左右耳獨立識別獨立充電，整倉無需MCU極簡設計，SSOP16封裝節省面積，讓TWS充電盒的設計省時又省心。

據我愛音頻網拆解了解到，已有漫步者、JLab、小米、摩托羅拉、OPPO、QCY等知名品牌的TWS耳機充電倉都大量采用了微源的方案。

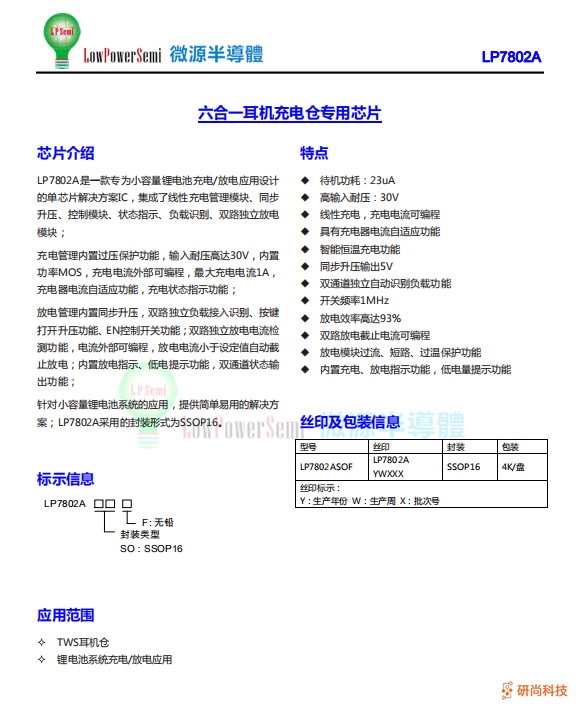

微源半導體LP7802A詳細資料。

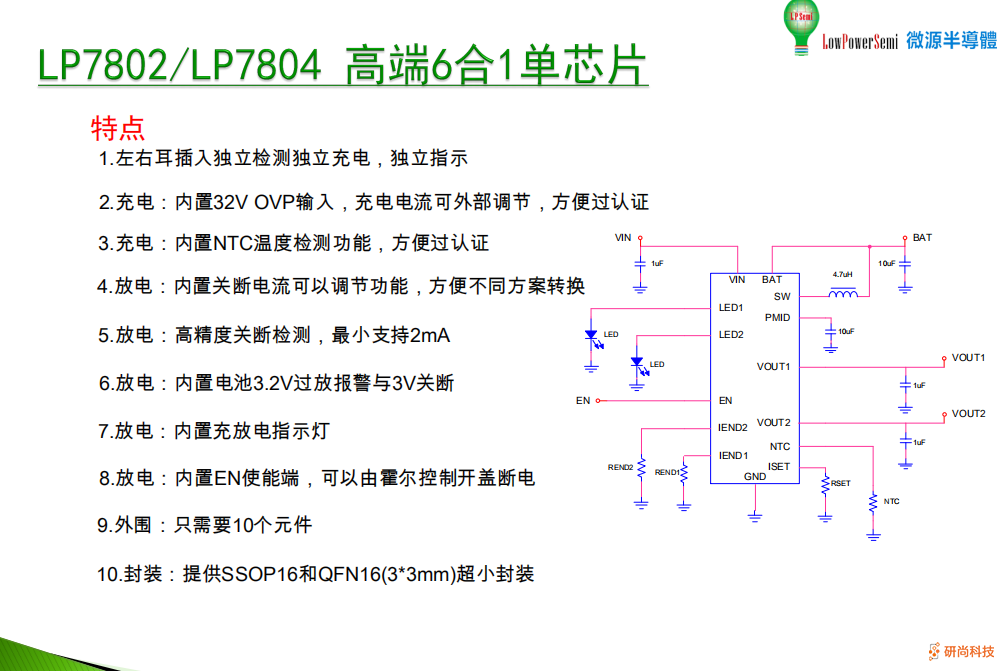

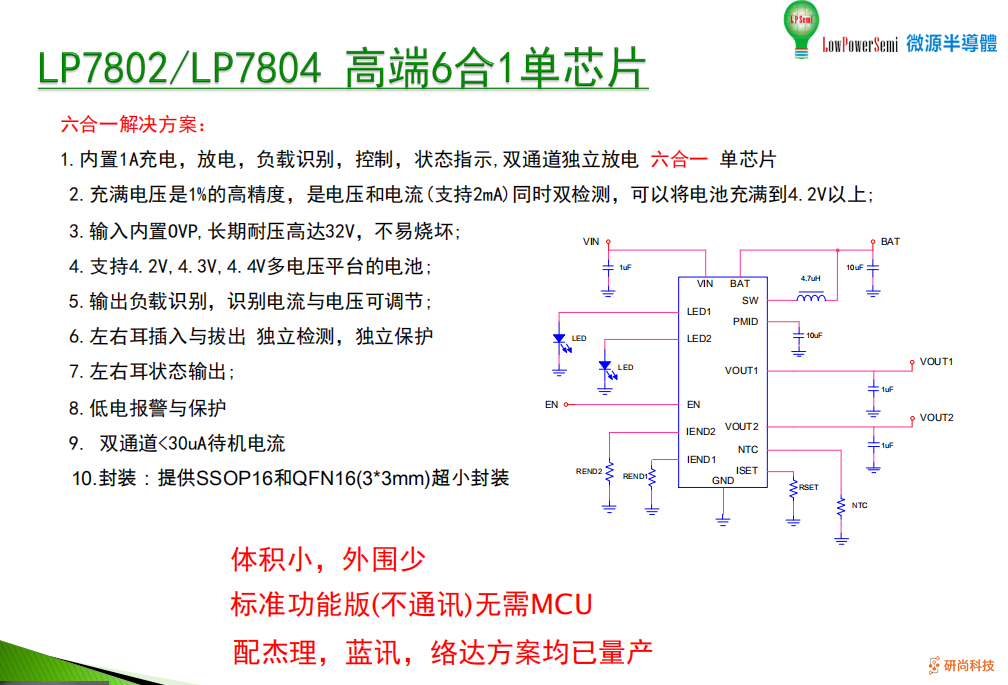

微源高端6合1芯片方案介紹。

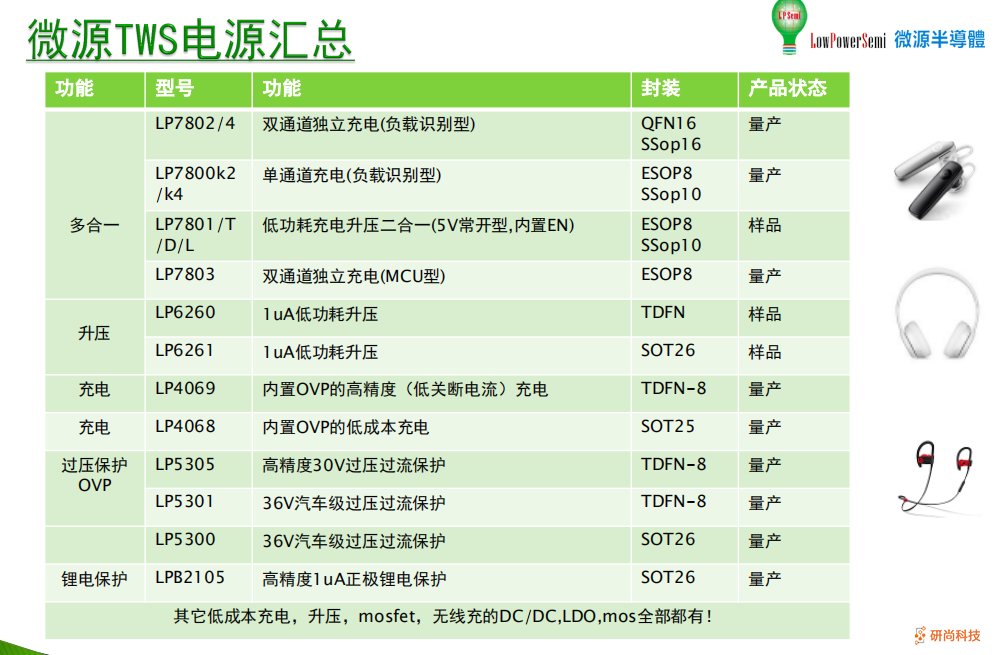

更多微源TWS電源方案如圖所示。
